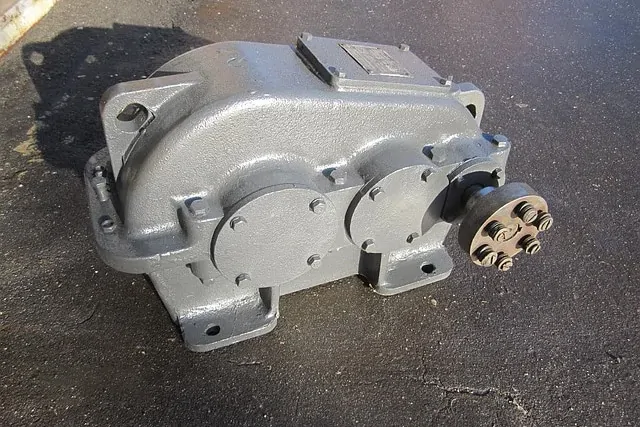

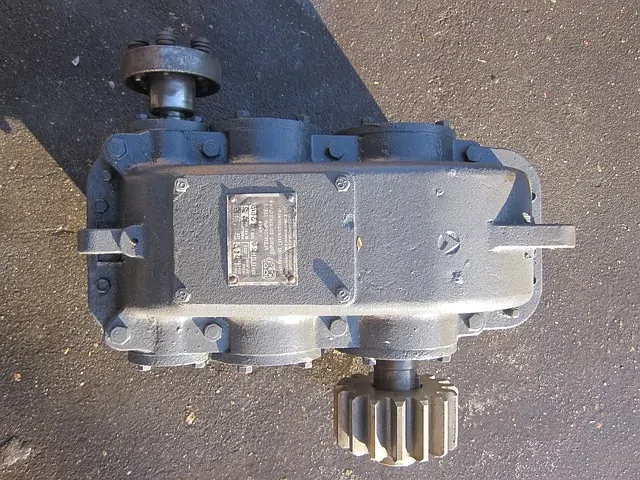

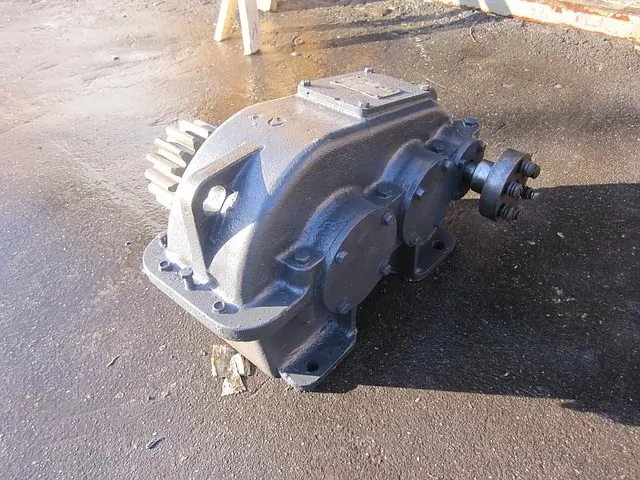

Редуктор ЦДН-17,5 – двухступенчатый редукционный механизм, состоящий из двух пар цилиндрических косозубых колес с зацеплением Новикова. Корпус чугунный с разъемом в горизонтальной плоскости. Смазка шестеренных колес — окунанием из общей масляной ванны, подшипников — разбрызгиванием. Предназначены для эксплуатации в при невысоких нагрузках в непрерывном режиме работы до 8 часов в сутки.
«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦДН-17,5 с передаточными числами 8,04; 8,85; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,6; 24,4; 28,3; 30,7. Вал – цилиндрический или конический, любой вариант сборки.
Технические характеристики
Основные технические характеристики редуктора ЦДН-17,5, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, расчетная мощность привода при разных частотах вращения и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.
| Тип редуктора | Передаточное число | Крутящий момент, Нм | Допустимая консольная нагрузка на валу, Н | Частота вращения быстроходного вала, об/мин | Режим работы | Расчетная мощность привода, кВт | Подшипники | Вес, кг | |
| Тихоходный | Быстроходный | ||||||||
| ЦДН-17,5 | 8,04 8,84 9,75 11,4 12,7 14,5 16,3 18,5 19,8 22,8 24,4 28,4 30,7 | 293-266 | 3500 | 1200 | 500 | С | 1,8-0,5 | 7305, 7506, 7508 | 35 |
| Т | 1,8-0,4 | ||||||||
| ВТ | 1,7-0,4 | ||||||||
| Н | 1,6-0,4 | ||||||||
| 281-254 | 3300 | 1000 | 750 | С | 3,1-0,7 | ||||
| Т | 3,0-0,7 | ||||||||
| ВТ | 2,8-0,6 | ||||||||
| Н | 2,7-0,6 | ||||||||
| 268-243 | 3150 | 900 | 1000 | С | 3,8-0,9 | ||||
| Т | 3,6-0,9 | ||||||||
| ВТ | 3,5-0,8 | ||||||||
| Н | 3,3-0,8 | ||||||||
| 255–231 | 3000 | 800 | 1500 | С | 5,64-1,4 | ||||
| Т | 5,4-1,3 | ||||||||
| ВТ | 5,2-1,3 | ||||||||
| Н | 4,9-1,2 | ||||||||
Характеристики зацепления
| Ступень | Отношения числа зубьев колес и шестерен | |||||||||||||||||
| 1 | Z1 | 32 | 30 | 28 | 23 | 23 | 23 | 21 | 19 | 18 | 18 | 17 | 15 | 14 | 14 | 12 | 15 | 14 |
| Z2 | 66 | 68 | 70 | 73 | 75 | 75 | 77 | 79 | 80 | 80 | 81 | 83 | 84 | 84 | 86 | 116 | 117 | |
| 2 | Z3 | 20 | 18 | 16 | 14 | |||||||||||||
| Z4 | 78 | 80 | 82 | 84 | ||||||||||||||
| Общее передаточное число | 8,04 | 8,85 | 9,75 | 11,4 | 12,7 | 14,5 | 16,3 | 18,5 | 19,8 | 22,6 | 24,4 | 28,3 | 30,7 | 36,0 | 43,0 | 46,2 | 50,0 | |
Материалы основных деталей
| Деталь | Материал | Твердость, НВ |
| Вал-шестерня | Сталь 40Х | 245-280 |
| Колесо | Сталь 45 | 215-235 |
Чертеж габаритных размеров

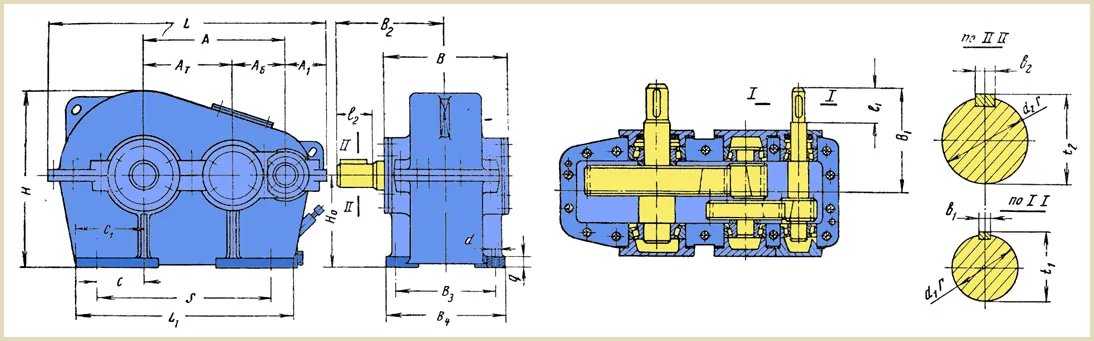

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦДН-17,5.
| Редуктор | Межосевые расстояния | А1 | В4 | С | С1 | Н0 | L1 | q | Габаритные размеры | ||||||
| корпуса | по концам валов | ||||||||||||||
| A | Aб | Ат | L | B | H | B1 | B2 | ||||||||
| ЦДН-17,5 | 175 | 75 | 100 | 85 | 205 | 65 | 85 | 110 | 305 | 15 | 385 | 160 | 211 | 165 | 175 |
Присоединительные размеры
| Отверстия для фундамент | Размеры концов валов | |||||||||
| быстроходного | тихоходного | |||||||||
| B3 | S | d | d1 | l1 | b1 | t1 | d2 | l2 | b2 | t2 |
| 165 | 265 | 12 | 22 | 55 | 6 | 24,5 | 35 | 60 | 10 | 38,5 |
Варианты сборки
Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦДН-17,5 с вариантом сборки 12, 21, 22, 11.
При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.
Расшифровка маркировки

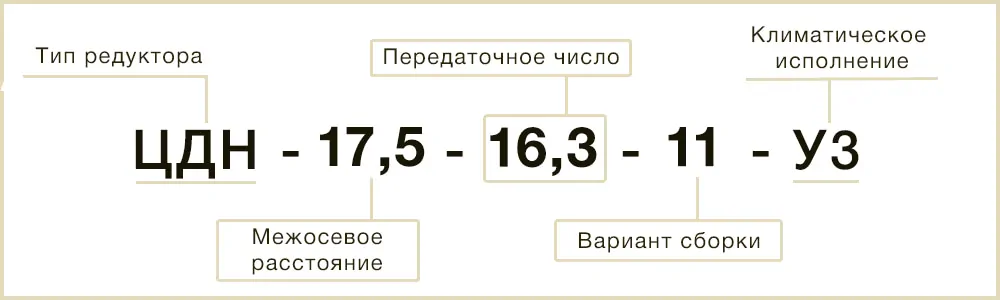

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.
Все варианты сборки ЦДН-17,5 и передаточные числа
На четыре наиболее распространенные варианта сборки двухступенчатых ЦДН-17,5 приходится 52 модели с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»
| Вариант сборки/Передаточное число | 12 | 11 | 22 | 21 |
| 8,04 | ЦДН-17,5-8,04-12 | ЦДН-17,5-8,04-11 | ЦДН-17,5-8,04-22 | ЦДН-17,5-8,04-21 |
| 8,85 | ЦДН-17,5-8,85-12 | ЦДН-17,5-8,85-11 | ЦДН-17,5-8,85-22 | ЦДН-17,5-8,85-21 |
| 9,75 | ЦДН-17,5-9,75-12 | ЦДН-17,5-9,75-11 | ЦДН-17,5-9,75-22 | ЦДН-17,5-9,75-21 |
| 11,4 | ЦДН-17,5-11,4-12 | ЦДН-17,5-11,4-11 | ЦДН-17,5-11,4-22 | ЦДН-17,5-11,4-21 |
| 12,7 | ЦДН-17,5-12,7-12 | ЦДН-17,5-12,7-11 | ЦДН-17,5-12,7-22 | ЦДН-17,5-12,7-21 |
| 14,5 | ЦДН-17,5-14,5-12 | ЦДН-17,5-14,5-11 | ЦДН-17,5-14,5-22 | ЦДН-17,5-14,5-21 |
| 16,3 | ЦДН-17,5-16,3-12 | ЦДН-17,5-16,3-11 | ЦДН-17,5-16,3-22 | ЦДН-17,5-16,3-21 |
| 18,5 | ЦДН-17,5-18,5-12 | ЦДН-17,5-18,5-11 | ЦДН-17,5-18,5-22 | ЦДН-17,5-18,5-21 |
| 19,8 | ЦДН-17,5-19,8-12 | ЦДН-17,5-19,8-11 | ЦДН-17,5-19,8-22 | ЦДН-17,5-19,8-21 |
| 22,6 | ЦДН-17,5-22,6-12 | ЦДН-17,5-22,6-11 | ЦДН-17,5-22,6-22 | ЦДН-17,5-22,6-21 |
| 24,4 | ЦДН-17,5-24,4-12 | ЦДН-17,5-24,4-11 | ЦДН-17,5-24,4-22 | ЦДН-17,5-24,4-21 |
| 28,3 | ЦДН-17,5-28,3-12 | ЦДН-17,5-28,3-11 | ЦДН-17,5-28,3-22 | ЦДН-17,5-28,3-21 |
| 30,7 | ЦДН-17,5-30,7-12 | ЦДН-17,5-30,7-11 | ЦДН-17,5-30,7-22 | ЦДН-17,5-30,7-21 |
Цена
Цена редуктора ЦДН-17,5 по Украине варьируется в зависимости от новизны и качества. Надежный ЦДН-17,5 с заводской подготовкой и рабочей гарантией может достигать по цене 6000 грн. Цена бу – 3000 грн. без НДС. Но с ними осторожней.
Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦДН-17,5 цену Вам подскажут наши специалисты.
Редуктор ЦДН-17,5 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦДН-17,5 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.
Редуктор ЦДН-17,5 с передаточными числами 8,04; 8,85; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,6; 24,4; 28,3; 30,7 заказывайте специалистам «Систем Качества»
