Редуктор ЦДН-50

Редуктор ЦДН-50 – двухступенчатый редукционный механизм, состоящий из двух пар цилиндрических косозубых колес с зацеплением Новикова. Корпус чугунный с разъемом в горизонтальной плоскости. Смазка шестеренных колес — окунанием из общей масляной ванны,  подшипников — разбрызгиванием. Предназначены для эксплуатации в при невысоких нагрузках в непрерывном режиме работы до 8 часов в сутки.

  • Цилиндрический редуктор ЦДН-50 фото
  • редуктор ЦДН-50 - двухступенчатый горизонтальный
  • редуктор ЦДН-50- двухступенчатый с зацеплением Новикова

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦДН-50 с передаточными числами 8,04; 8,85; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,6; 24,4; 28,3; 30,7; 36,0; 39,2; 46,2; 49,2. Вал – цилиндрический или конический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦДН-50, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, расчетная мощность привода при разных частотах вращения и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

ТипПередаточное числоКрутящий момент, НмДопустимая консольная нагрузка на валу, НЧастота вращения быстроходного вала, об/минРежим работыРасчетная мощность привода, кВтПодшипникиВес, кг
ТихоходныйБыстроходный
ЦДН-508,04; 8,85; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,6; 24,4; 28,3; 30,7; 36,0; 39,2; 46,2; 49,26475-5555160004000500С41,3-5,67610, 7315, 7220375
Т39,5-5,4
ВТ37,7-5,2
Н35,9-4,9
6193-5313154003700750С63,0-8,6
Т59,3-8,3
ВТ56,5-7,9
Н53,9-7,5
5912-50721470035001000С82,6-11,4
Т79,0-10,9
ВТ75,4-10,4
Н71,8-9,9
5630–48301400032001500С124,0-17,1
Т118,6-16,4
ВТ113,2-15,7
Н107,8-14,9

Характеристики зацепления

СтупеньОтношения числа зубьев колес и шестерен
1Z13230282323232119181817151414121514
Z2666870737575777980808183848486116117
2Z320181614
Z478808284
Общее передаточное число8,048,859,7511,412,714,516,318,519,822,624,428,330,736,043,046,250,0

Материалы основных деталей

ДетальМатериалТвердость, НВ
Вал-шестерняСталь 40Х245-280
КолесоСталь 45215-235

Чертеж габаритных размеров

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦДН-50.

Размеры и чертеж редуктора ЦДН-50

РедукторМежосевые расстоянияА1В4СС1Н0L1qГабаритные размеры
корпусапо концам валов
AАтLBHB1B2
ЦДН-5050020030013337013519631578025955350600285365

Присоединительные размеры

Отверстия для фундаментРазмеры концов валов
быстроходноготихоходного
B3Sdd1l1b1t1d2l2b2t2
32057026457014499514528103

Варианты сборки

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦДН-50 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редуктора ЦДН-50

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

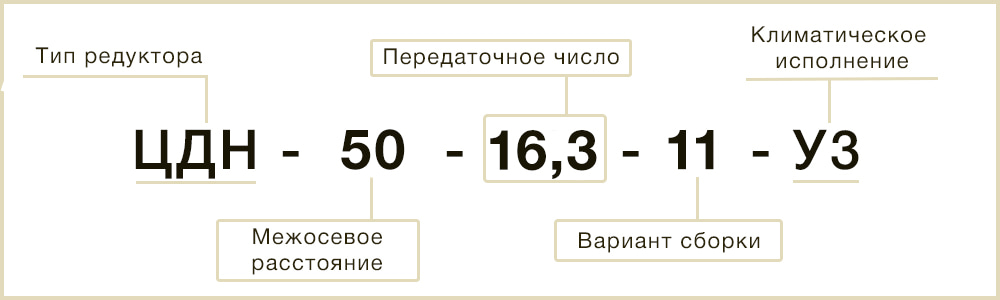

Расшифровка обозначения маркировки редуктора ЦДН-50

Все варианты сборки ЦДН-50 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦДН-50 приходится 52 модели с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
8,04ЦДН-50-8,04-12ЦДН-50-8,04-11ЦДН-50-8,04-22ЦДН-50-8,04-21
8,85ЦДН-50-8,85-12ЦДН-50-8,85-11ЦДН-50-8,85-22ЦДН-50-8,85-21
9,75ЦДН-50-9,75-12ЦДН-50-9,75-11ЦДН-50-9,75-22ЦДН-50-9,75-21
11,4ЦДН-50-11,4-12ЦДН-50-11,4-11ЦДН-50-11,4-22ЦДН-50-11,4-21
12,7ЦДН-50-12,7-12ЦДН-50-12,7-11ЦДН-50-12,7-22ЦДН-50-12,7-21
14,5ЦДН-50-14,5-12ЦДН-50-14,5-11ЦДН-50-14,5-22ЦДН-50-14,5-21
16,3ЦДН-50-16,3-12ЦДН-50-16,3-11ЦДН-50-16,3-22ЦДН-50-16,3-21
18,5ЦДН-50-18,5-12ЦДН-50-18,5-11ЦДН-50-18,5-22ЦДН-50-18,5-21
19,8ЦДН-50-19,8-12ЦДН-50-19,8-11ЦДН-50-19,8-22ЦДН-50-19,8-21
22,6ЦДН-50-22,6-12ЦДН-50-22,6-11ЦДН-50-22,6-22ЦДН-50-22,6-21
24,4ЦДН-50-24,4-12ЦДН-50-24,4-11ЦДН-50-24,4-22ЦДН-50-24,4-21
28,3ЦДН-50-28,3-12ЦДН-50-28,3-11ЦДН-50-28,3-22ЦДН-50-28,3-21
30,7ЦДН-50-30,7-12ЦДН-50-30,7-11ЦДН-50-30,7-22ЦДН-50-30,7-21
36,0ЦДН-50-36,0-12ЦДН-50-36,0-11ЦДН-50-36,0-22ЦДН-50-36,0-21
39,2ЦДН-50-39,2-12ЦДН-50-39,2-11ЦДН-50-39,2-22ЦДН-50-39,2-21
46,2ЦДН-50-46,2-12ЦДН-50-46,2-11ЦДН-50-46,2-22ЦДН-50-46,2-21
49,2ЦДН-50-49,2-12ЦДН-50-49,2-11ЦДН-50-49,2-22ЦДН-50-49,2-21

Цена

Цена редуктора ЦДН-50 по Украине варьируется в зависимости от новизны и качества. Надежный ЦДН-50 с заводской подготовкой и рабочей гарантией может достигать по цене 6000 грн. Цена бу – 3000 грн. без НДС. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦДН-50 цену Вам подскажут наши специалисты.

Редуктор ЦДН-50 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦДН-50 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦДН-50 с передаточными числами 8,04; 8,85; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,6; 24,4; 28,3; 30,7; 36,0; 39,2; 46,2; 49,2 заказывайте специалистам «Систем Качества»

Редуктор ЦДН-50 обновлено: 13 марта, 2020 автором: АИР Украины
