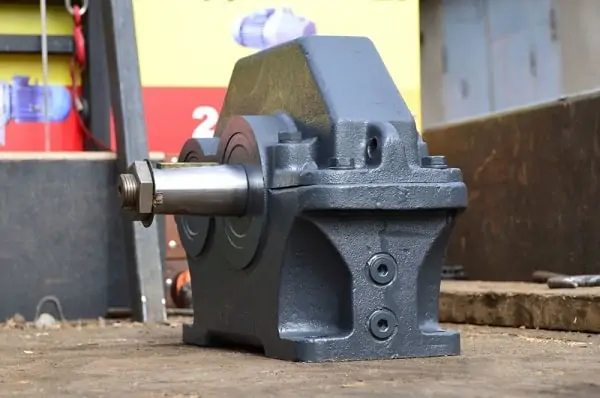

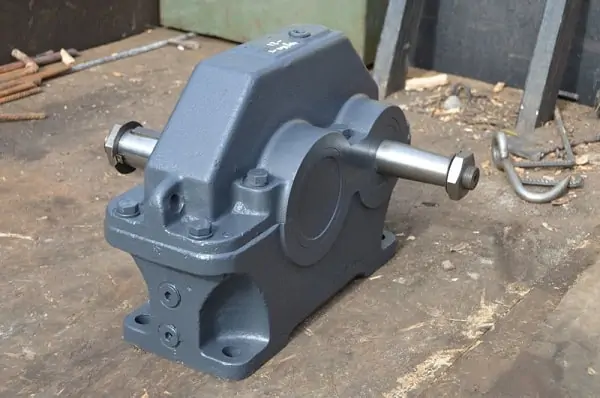

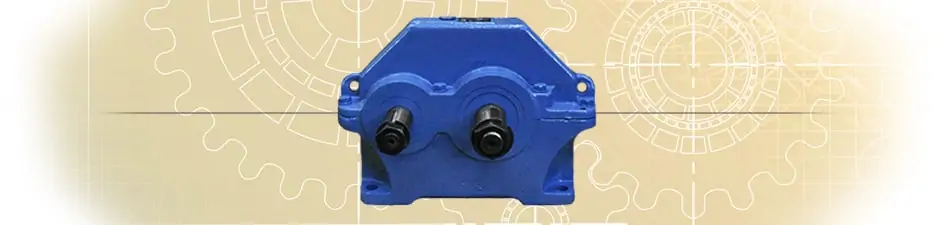

Редуктор ЦУ — цилиндрический одноступенчатый горизонтальный общего назначения. Изготавливается в 4 типоразмерах, с диапазоном крутящего момента от 250 до 4000 Нм. Благодаря небольшим передаточным числам ( от 2–6,3), занял свою нишу в приводах насосов, компрессоров, судового оборудования.
Технические характеристики
В этом разделе вы сможете найти технические характеристики и справочную информацию: сборочный чертеж, характеристики зацепления зубчатых передач, параметры валов и колес, количество и типы устанавливаемых подшипников, объем заливаемого масла. Эта информация будет необходима при ремонте, эксплуатации, изготовлении или заказе новых запчастей редуктора 1ЦУ. Для просмотра характеристик других моделей, переходите по ссылке каталог цилиндрических редукторов.
Сборочный чертеж
На данном сборочном чертеже изображены все детали составляющие комплектацию цилиндрического редуктора ЦУ и 1ЦУ необходимые для сборки, а также их правильное расположение в корпусе. Эта информация пригодится при сборке редуктора ЦУ после самостоятельного ремонта.
| № | Наименование | № | Наименование | № | Наименование |
| 1 | Корпус редуктора | 7 | Пробка контроля масла | 13 | Зубчатое колесо |
| 2 | Крышка редуктора | 8 | Сливная пробка | 14 | Крышка подшипника |
| 3 | Винт | 9 | Вал-шестерня | 15 | Металлическая прокладка |
| 4 | Крышка-отдушина | 10 | Подшипник | 16 | Выходной вал |
| 5 | Винт | 11 | Манжетный уплотнитель | 17 | Шпонка |
| 6 | Отжимной винт | 12 | Крышка подшипника | 18 | Подшипник |
Характеристики зацепления зубчатых передач
Перечислены все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач редуктора ЦУ: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, характеристики зацепления зубчатых передач, что будет полезно при самостоятельном ремонте или заказе запчастей.
| Типоразмер редуктора ЦУ | Передаточное число | 1 ступень | |||||
| фактическое | номинальное | Aw | B | z1 | z2 | m | |
| 100 | 1,5946 | 1,6 | 100 | 25 | 37 | 59 | 2,0 |
| 2,0 | 2,0 | 32 | 64 | ||||
| 2,556 | 2,5 | 27 | 69 | ||||
| 3,174 | 3,15 | 23 | 73 | ||||
| 4,05 | 4 | 19 | 77 | ||||
| 5,0 | 5 | 16 | 80 | ||||
| 6,385 | 6,3 | 13 | 83 | ||||
| 160 | 1,6316 | 1,6 | 160 | 40 | 38 | 62 | 3,0 |
| 2,03 | 2,0 | 33 | 67 | ||||
| 2,448 | 2,5 | 29 | 71 | ||||
| 3,167 | 3,15 | 24 | 76 | ||||
| 4,0 | 4 | 20 | 80 | ||||
| 4,882 | 5 | 17 | 83 | ||||
| 6,143 | 6,3 | 14 | 86 | ||||
| 200 | 1,5946 | 1,6 | 200 | 50 | 37 | 59 | 4,0 |
| 2,0 | 2,0 | 32 | 64 | ||||
| 2,556 | 2,5 | 27 | 69 | ||||
| 3,174 | 3,15 | 23 | 73 | ||||
| 4,05 | 4 | 19 | 77 | ||||
| 5,0 | 5 | 16 | 80 | ||||
| 6,385 | 6,3 | 13 | 83 | ||||
| 250 | 1,5946 | 1,6 | 250 | 60 | 37 | 59 | 5,0 |
| 2,0 | 2,0 | 32 | 64 | ||||
| 2,556 | 2,5 | 27 | 69 | ||||
| 3,174 | 3,15 | 23 | 73 | ||||
| 4,05 | 4 | 19 | 77 | ||||
| 5,0 | 5 | 16 | 80 | ||||
| 6,385 | 6,3 | 13 | 83 | ||||
Где:
- Аw – межосевое расстояние, мм
- B – ширина колеса, мм
- m – модуль зубьев, мм
- z – количество зубьев
- угол наклона зубьев ß=16°15’37»
Параметры валов и колес
В данной таблице изложены, технические параметры валов и колес цилиндрического редуктора ЦУ: маркировки стали, виды термической обработки и твердость. Эта информация будет важна для изготовления и замены вышедших из строя деталей передач.
| Деталь | Длина вала-шестерни | Ширина | Диаметр | Модуль | Материал | Термическая обработка и твердость |
| Колеса, шестерни | — | 16-80 | 62-550 | 1,25-3 | Сталь 25ХГМ | Нитроцементация 56-63 HRC, для сердцевины 35-45 HRC |
| Вал-шестерни | 120-1180 | — | 20-220 | |||
| Колеса, шестерни | — | 17-80 | 62-550 | 4-6 | Сталь 25ХГМ, 20ХН2М | |
| Вал-шестерни | 120-1180 | — | 20-220 | |||
| Колеса, шестерни | — | 60-105 | 125-704 | 4-8 | Сталь 25ХГМ, 20ХН3А | Цементация 56-63 HRC, для сердцевины 35-45 HRC |
| Вал-шестерни | 315-1090 | — | 64-252 | |||
| Колеса | — | 112-180 | 610-1240 | 9-14 | Сталь 40ХН2МА | Закалка ТВЧ под слоем жидкости 50-54 HRC, для сердцевины 8-32 HRC |
| Вал-шестерни, шестерни | 285-1620 | — | 112-264 | 7-14 |
За долгие годы производства редуктор ЦУ неоднократно модернизировался различными заводами Советского пространства. В связи с этим, детали одинаковых редукторов могут отличаться между собой и быть не взаимозаменяемыми. Характеристики зубчатых передач 1ЦУ будут отличаться от ЦУ по модулю и количеству зубьев при идентичных передаточных числах. При заказе комплектующих без утвержденных чертежей будьте осторожны – детали могут не подойти.
Редуктор ЦУ или 1ЦУ с передаточными числами 6,3; 5; 4; 3,15; 2,5; 2 заказывайте специалистам «Систем Качества»
