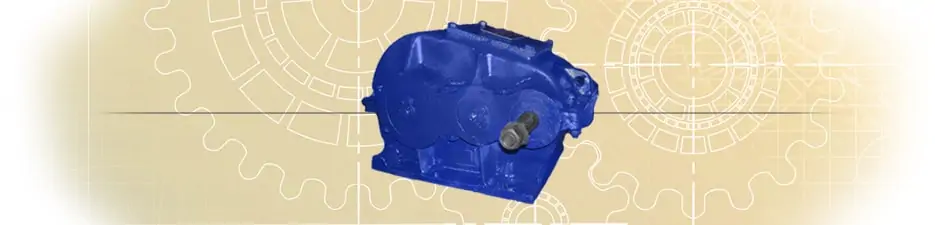

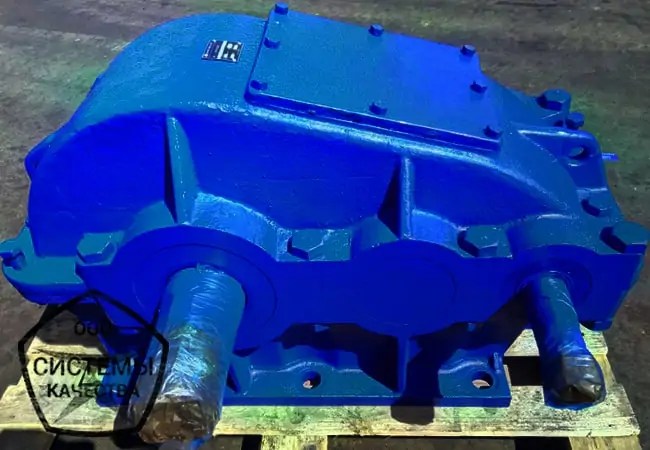

Редуктор Ц2 — двухступенчатый специальный крановый. Применяется в конструкции привода козловых и мостовых кранов. Диапазон крутящего момента 825–54000 Нм, передаточные числа от 8 до 50. Благодаря шевронному зацеплению, способен выдерживать большие нагрузки.
Технические характеристики
В этом разделе вы сможете найти технические характеристики и справочную информацию : сборочный чертеж, характеристики зацепления зубчатых передач, параметры валов и колес. Эта информация будет необходима при ремонте, эксплуатации, изготовлении или заказе запчастей. Для просмотра характеристик других моделей, переходите по ссылке каталог цилиндрических редукторов.
Характеристики зацепления зубчатых передач
В данной таблице указаны все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, характеристики зацепления, что будет полезно при самостоятельном ремонте или заказе запчастей.
| Типоразмер редуктора Ц2 | Передаточное число | 1 ступень | 2 ступень | |||||||||
| фактическое | номинальное | Awб | B1 | z1 | z2 | m | Awт | B2 | z3 | z4 | m | |
| 250 | 8,32 | 8 | 100 | 30 | 28 | 59 | 2 | 150 | 75 | 20 | 79 | 3 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 300 | 8,32 | 8 | 125 | 38 | 28 | 59 | 2,5 | 175 | 88 | 20 | 79 | 3,5 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 350 | 8,32 | 8 | 150 | 45 | 28 | 59 | 3 | 200 | 100 | 20 | 79 | 4 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 400 | 8,32 | 8 | 150 | 45 | 28 | 59 | 3 | 250 | 125 | 20 | 79 | 5 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 500 | 8,32 | 8 | 200 | 60 | 28 | 59 | 4 | 300 | 150 | 20 | 79 | 6 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 650 | 8,32 | 8 | 250 | 75 | 28 | 59 | 5 | 400 | 200 | 20 | 79 | 8 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
| 750 | 8,32 | 8 | 300 | 90 | 28 | 59 | 6 | 450 | 225 | 20 | 79 | 9 |
| 9,8 | 10 | 25 | 62 | |||||||||
| 12,41 | 12,5 | 21 | 66 | |||||||||
| 16,3 | 16 | 16 | 83 | |||||||||
| 19,88 | 20 | 18 | 69 | |||||||||
| 24,9 | 25 | 15 | 72 | |||||||||
| 32,42 | 31,5 | 12 | 75 | |||||||||
| 41,34 | 40 | 13 | 86 | |||||||||
| 50,94 | 50 | 10 | 77 | |||||||||
Где, Аwб и Аwт – межосевое расстояние, мм
B1 и B2 – ширина колеса, мм
m – модуль зубьев, мм
z – количество зубьев
угол наклона зубьев 1 ступени ß=29°32’29”
угол наклона зубьев 2 ступени ß=8°6’34”
За долгие годы производства механический редуктор Ц2 неоднократно модернизировался различными заводами Советского пространства. В связи с этим, детали одинаковых редукторов Ц2, могут отличаться между собой и быть не взаимозаменяемыми. При заказе деталей без чертежей будьте осторожны, так как эта запчасть может попросту вам не подойти.

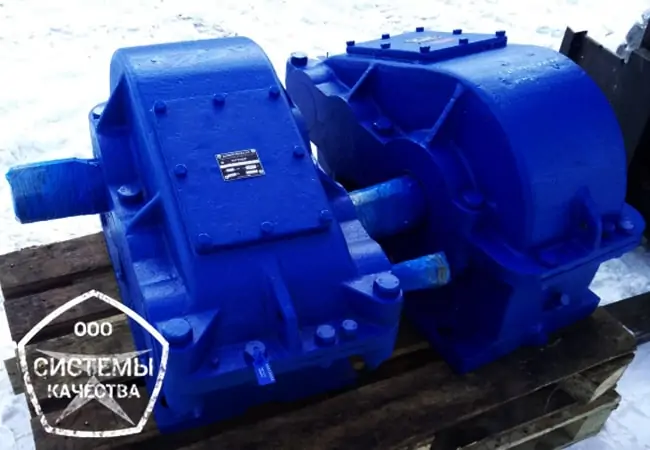

Редуктор Ц2 с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
