Редуктор Ц2-300

Цилиндрический редуктор Ц2-300 – крановый двухступенчатый редуктор, используется при повторно-кратковременных режимах работы. Основная сфера применения это приводы грузоподъемных кранов. Данный тип редуктора изготавливается с раздвоенным шевронным зацеплением на первой ступени, такая конструкция повышает плавность хода и значительно увеличивает срок службы.

  • Цилиндрический редуктор ц2-300 40
  • редуктор ц2-300 20 - двухступенчатый горизонтальный
  • редуктор ц2-400 31,5 - двухступенчатый с шевронным зацеплением

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор Ц2-300 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора Ц2-300, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
Ц2-3008;10;12,5;16;20;25;31,5;40;50800011801380,96

Особенности эксплуатации

Технические характеристики редуктора цилиндрического Ц2-300 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

В таблице указаны марки подшипников устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет не заменима при замене вышедших из строя подшипников в крановом редукторе Ц2-300.

РедукторВыходной валКоличествоПромежуточный валКоличествоВходной валКоличество
Ц2-300721627310223072

Объем заливаемого масла

Указан объем заливаемого масла в цилиндрических редукторах Ц2-300. Правильный объем заливаемого масла является основополагающим фактором продолжительности и безотказной работы. Запуск без масла запрещен!

Модель редуктораОбъем заливаемого масла
Ц2-3005

Размеры и чертеж редуктора Ц2-300

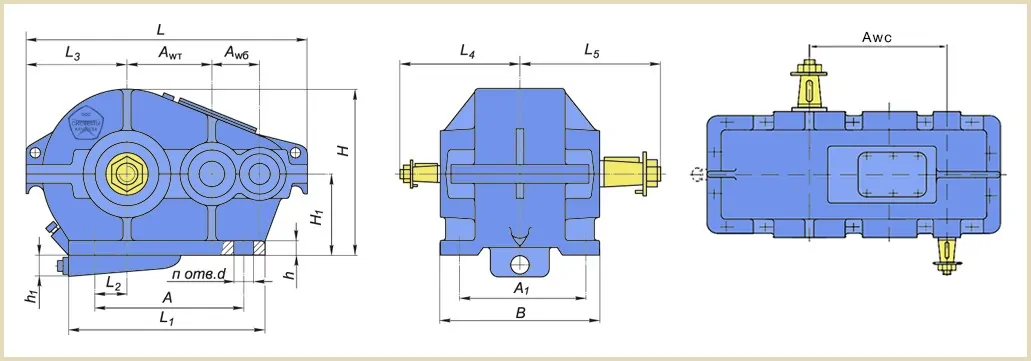

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц2-300.

Размеры и чертеж редуктора Ц2-300

awсawтаwbAA1BHH1hh1LL1L2L3L4L5dn,шт
3001751253502503003621922262047590215255300264

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной и выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора Ц2-300
Валdd1d2ll1btп
Выходной75r650M121052220822

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной805835M20*1,5618,55
Выходной14010575M48*3,01838,88

Вал в виде части зубчатой муфты

Чертеж вала в виде части зубчатой муфты
Вал в виде части зубчатой муфты редуктора Ц2-300 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

Lll1dd1d2bЗацепление
mz
2279,55021080f810525540

Варианты сборки редуктора Ц2-300

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ц2-300 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки Ц2-300 40 21 у3

Все варианты сборки и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых Ц2-300 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
8Ц2-300-8-12Ц2-300-8-11Ц2-300-8-22Ц2-300-8-21
10Ц2-300-10-12Ц2-300-10-11Ц2-300-10-22Ц2-300-10-21
12,5Ц2-300-12,5-12Ц2-300-12,5-11Ц2-300-12,5-22Ц2-300-12,5-21
16Ц2-300-16-12Ц2-300-16-11Ц2-300-16-22Ц2-300-16-21
20Ц2-300-20-12Ц2-300-20-11Ц2-300-20-22Ц2-300-20-21
25Ц2-300-25-12Ц2-300-25-11Ц2-300-25-22Ц2-300-25-21
31,5Ц2-300-31,5-12Ц2-300-31,5-11Ц2-300-31,5-22Ц2-300-31,5-21
40Ц2-300-40-12Ц2-300-40-11Ц2-300-40-22Ц2-300-40-21
50Ц2-300-50-12Ц2-300-50-11Ц2-300-50-22Ц2-300-50-21

Цена

Цена редуктора Ц2-300 по Украине варьируется в зависимости от новизны и качества. Надежный Ц2-300 с заводской подготовкой и рабочей гарантией может достигать по цене 12000 грн. Цена бу – 7000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор Ц2-300 цену Вам подскажут наши специалисты.

Редуктор Ц2-300 работает с подъемными механизмами и высоким крутящим моментом. Некачественный Ц2-300 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц2-300 с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

Редуктор Ц2-300 обновлено: Октябрь 28, 2019 автором: АИР Украины
