Редуктор РЦД-400

Цилиндрический редуктор РЦД-400 – крановый двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, горнодобывающая промышленность. Изготавливаются с эвольвентным косозубым зацеплением зубчатых колес или зацеплением Новикова.

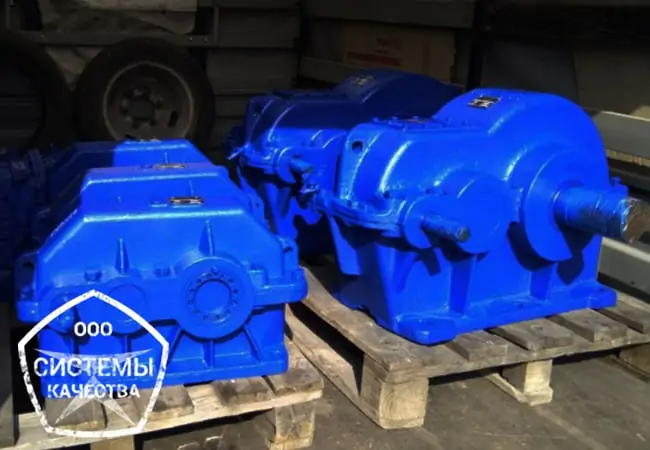

  • Цилиндрический редуктор РЦД-400-40

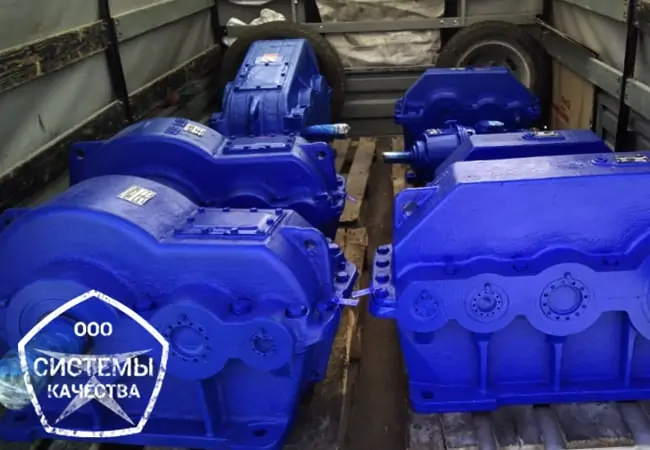

  • редуктор РЦД-400-20 - двухступенчатый горизонтальный

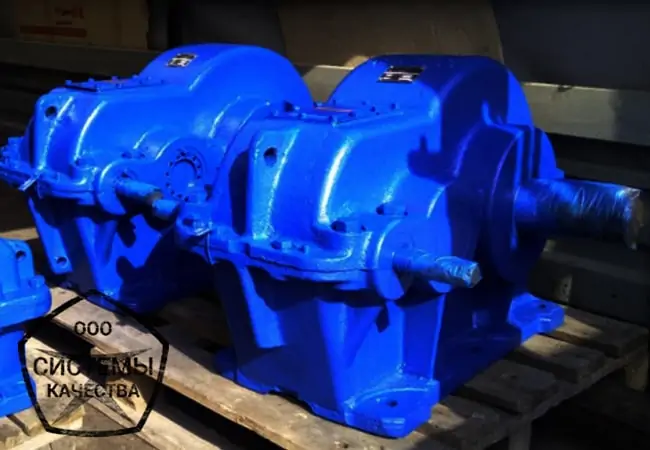

  • редуктор РЦД-400-31,5 - двухступенчатый косозубый

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор РЦД-400 с передаточными числами 10; 16; 20; 25; 31,5; 40. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РЦД-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
РЦД-40010;16;20;25;31,5;40234001990-23002870,94

Особенности эксплуатации

Технические характеристики редуктора цилиндрического РЦД-400 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

Указаны маркировки подшипников устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет не заменима при замене вышедших из строя подшипников в редукторе РЦД-400.

ТипоразмерВыходной валКоличествоПромежуточный валКоличествоВходной валКоличество
РЦД-4007318А27311275072

Объем заливаемого масла

В данной таблице указан объем заливаемого масла в редукторах РЦД-400. Своевременная замена и правильный объем заливаемого масла – основополагающий фактор продолжительности и безотказной работы. Эксплуатация без масла категорически запрещена!

МодельОбъем заливаемого масла, л
РЦД-4008,4

Размеры и чертеж редуктора РЦД-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РЦД-400.

awtawbHH1hLL1ll1l2l3l4l5AA1Bd
2501505102652880064028519028033533027054027536027

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора РЦД400 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Выходной130852293

Конический вал

Конический вал редуктора РЦД-400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Валll1dd1bt
Входной805835M20*1,5618,05

Варианты сборки редукторов РЦД-400

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы РЦД-400 с вариантом сборки 12, 21, 22, 11. Сборки 31, 32, 33 используются при установке крановых тормозных барабанов с электрогидравлическими тормозами ТКГ на второй конец первичного вала.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки РЦД-400

Все варианты сборки РЦД400 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых РЦД-400 приходится 24 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
10РЦД-400-10-12РЦД-400-10-11РЦД-400-10-22РЦД-400-10-21
16РЦД-400-16-12РЦД-400-16-11РЦД-400-16-22РЦД-400-16-21
20РЦД-400-20-12РЦД-400-20-11РЦД-400-20-22РЦД-400-20-21
25РЦД-400-25-12РЦД-400-25-11РЦД-400-25-22РЦД-400-25-21
31,5РЦД-400-31,5-12РЦД-400-31,5-11РЦД-400-31,5-22РЦД-400-31,5-21
40РЦД-400-40-12РЦД-400-40-11РЦД-400-40-22РЦД-400-40-21

Цена

Цена редуктора РЦД-400 по Украине варьируется в зависимости от новизны и качества. Надежный РЦД-400 с заводской подготовкой и рабочей гарантией может достигать по цене 15000 грн. Цена бу – 8000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор РЦД-400 цену Вам подскажут наши специалисты.

Редуктор РЦД-400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный РЦД400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор РЦД-400 с передаточными числами 40; 31,5; 25; 20; 16; 10; заказывайте специалистам «Систем Качества»
