Лебедка ЛОК-3,5

Металлургическая лебедка ЛОК-3,5 фото

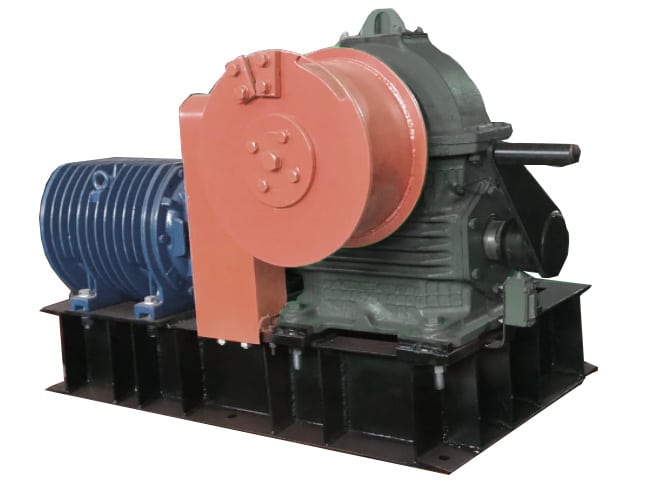

  • Лебедка ЛОК-3,5 металлургическая с рольганговым электродвигателем
  • Лебедка ЛОК-3,5 для управления клапанами

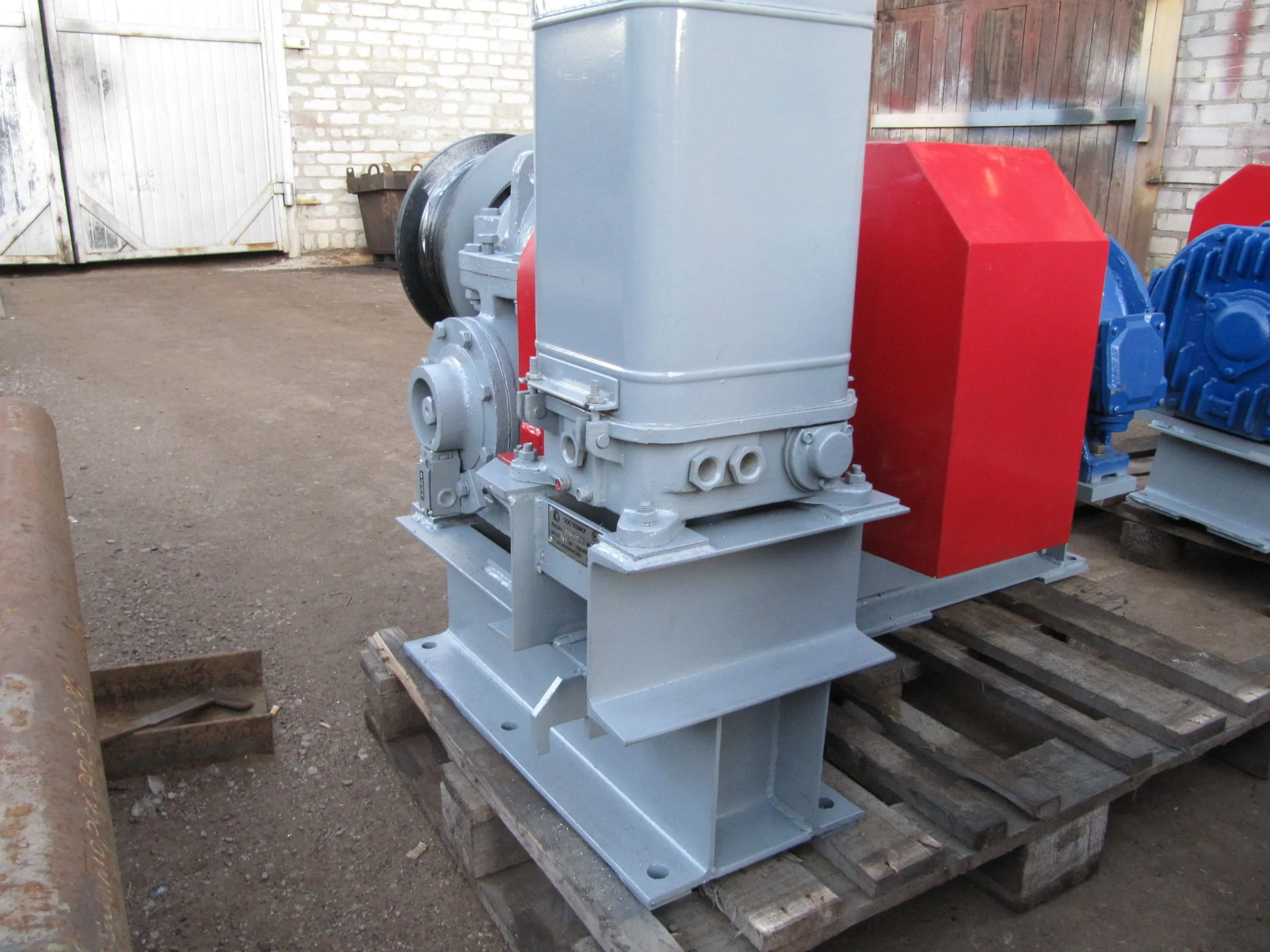

  • Металлургическая лебедка ЛОК-3,5 с электроприводом
Лебедка ЛОК-3,5 – это специальное металлургическая лебедка для управления технологическими процессами на предприятиях связанных с литьем сталей, чугунов и цветных металлов. Применяется для для управления отсекающими клапанами доменной печи на сталелитейных заводах, а также как грузоподъёмное или тяговое оборудование в коксогазовой, коксохимической промышленности. Характерными особенностями лебедки ЛОК-3,5 являются: маленькая канатоемкость барабана, применение в качестве электропривода рольганговых и металлургических двигателей с эксплуатационной температурой окружающей среды до 50°С.

Технические характеристики

В таблице указаны технические характеристики электрической лебедки ЛОК-3,5 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Металлургическая лебедка Технические характеристики
Тяговое усилие, кгс Скорость навивки, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Мощность, кВт Тормоз Габариты Вес, кг
ЛОК-3,5 3500 0,19 25 19,5 РГСЛ-160 11 ТКГ-200 1480х1350х800 1200

Требования к эксплуатации

Лебедка ЛОК-3,5 металлургическая с электродвигателемЛебедка ЛОК-3,5 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 45°С до + 40°С;
  • Окружающая среда – взрывоопасная;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Режим работы – ПВ=40% (средний).

Устройство

Лебедка металлургическая ЛОК-3,5 состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Для управления электрической цепью кранового электродвигателя используется командоаппарат КА-4658-5. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепление каната к барабану прижимными планками.

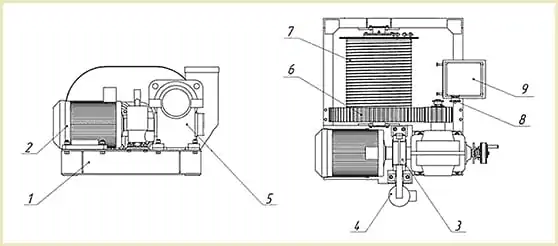

На чертеже изображенный основные элементы конструкции лебедки ЛОК-3,5:

Габаритные размеры лебедки ЛОК-3,5 чертеж

  1. Сварная рама;
  2. Электродвигатель МТКН 311-6 11 кВт 1000 об/мин;
  3. Муфта втулочно-пальцевая с тормозным шкивом;
  4. Колодочный тормоз ТКГ-200;
  5. Редуктор РГСЛ-160;
  6. Зубчатая пара;
  7. Барабан для намотки троса;
  8. Цепная передача;
  9. Командоаппарат КА-4658-5.

Где купить электрическую металлургическую лебедку ЛОК-3,5 в Украине?

У Систем Качества вы можете купить лебедку ЛОК-3,5 в стандартной комплектации или согласно вашему техническому заданию. Лебедка ЛОК3,5 может поставляться крановым или рольганговым электродвигателем. Перед отгрузкой все оборудование проходит испытание и проверку ОТК. В стандартную комплектацию поставки входит: лебедка ЛОК-3,5 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена лебедки ЛОК-3,5 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической металлургической лебедки ЛОК-3,5 – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
