Лебедка ЛМ-0,5

Электрическая монтажная лебедка ЛМ-0,5 фото
  • Лебедка ЛМ-0,5 с канатом и тормозом
  • тяговая монтажная лебедка ЛМ-0.5
  • Лебедка ЛМ-0.5 с редуктором Ц2У
Лебедка ЛМ-0,5 – это электрическая монтажная лебедка с тяговым усилием 500 кгс (0,5 тонны). Применяется как подъемный механизм для перемещения или удержания груза при выполнении монтажных, демонтажных, ремонтных или строительных работ. Может использоваться как самостоятельная тяговая установка и для комплектации сложных подъемных, тяговых машин и механизмов. Предназначена для эксплуатации в легком режиме работы с продолжительностью включения ПВ=25, рабочее положение – горизонтальное на заранее подготовленной площадке. В Украине лебедки ЛМ-0.5 производятся согласно ТУ 24 09 805-04, напряжение питания 380 В.

Технические характеристики

В таблице указаны технические характеристики лебедки ЛМ-0.5 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Монтажная лебедка Технические характеристики
Тяговое усилие, кгс Скорость навивки на 1 слое, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Электродвигатель Тормоз Габариты Вес, кг
ЛМ-0,5 500 0,3 90 6,9 Ц2У-125 АИР 90 L4 ТКГ-160 630х650х400 98

Требования к эксплуатации

Лебедка ЛМ-0,5 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 40°С до + 40°С;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Концентрация пыли – до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность – не более 85%;
  • Режим работы – легкий.

Электрическая схема подключения

электрическая схема подключения лебедки ЛМ-0,5

Устройство

Монтажная электрическая лебедка ЛМ-0,5 состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, электродвигателя и тормозной системы. Дополнительно может быть установлен щит управления, обеспечивающий бесперебойную работы и управление трехфазным асинхронным электродвигателем. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора.

Барабанный узел представляет собой двухребордный цилиндр, устанавливается на тихоходный вал редуктора с одной стороны и на подшипниковую опору с другой, выполняет роль катушки для многослойной навивки стального каната (троса).

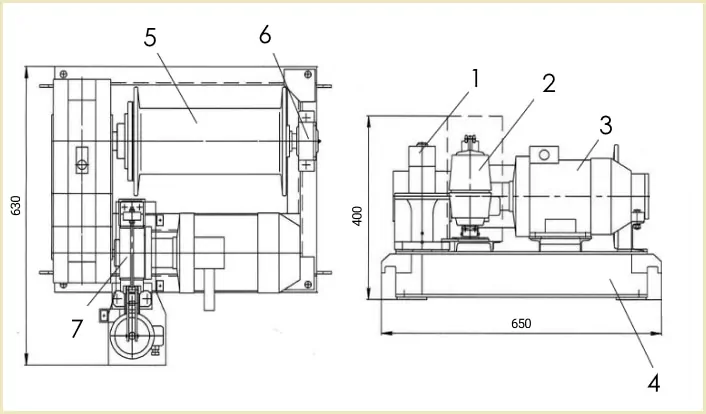

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ЛМ-0.5:

  1. Цилиндрический двухступенчатый редуктор 1Ц2У-125;
  2. Колодочный тормоз ТКГ-160;
  3. Двигатель АИР90L4 2,2 кВт 1500 об/мин;
  4. Сварная рама;
  5. Барабан для намотки троса;
  6. Подшипниковая опора;
  7. Муфта втулочно-пальцевая с тормозным шкивом.

Габаритные размеры лебедки ЛМ-0,5 чертеж

Где купить монтажную электрическую лебедку ЛМ-0.5 в Украине?

У Систем Качества вы можете купить лебедку ЛМ-0,5 в стандартной комплектации или согласно вашему техническому заданию. Монтажная лебедка ЛМ-0.5 может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ЛМ-0,5 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ЛМ-0.5 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической монтажной лебедки ЛМ-0,5 – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
