Скреперные лебедки 55ЛС | ЛС 55

Скреперная лебедка 55ЛС фото
  • Скреперная лебедка ЛС 55 с соосной схемой расположения барабанов
  • лебедка 55ЛС 2СМА для шахтной скреперной установки

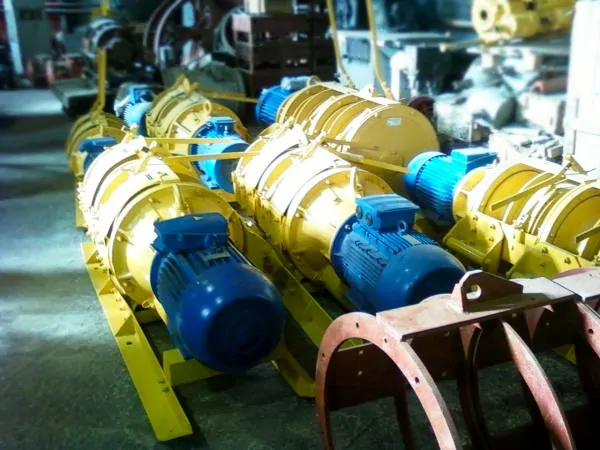

  • Подземная лебедка ЛС 55 в взрывобезопасном исполнении
Лебедка 55ЛС – это тяговый механизм подземной скреперной установки для доставки раздробленной горной массы при добыче полезных ископаемых в шахтах. Производятся в трех модификация – 55ЛС-2СМА, 55ЛС-2ПМА, 55ЛС-3СМА, различаются по количеству и расположению барабанов. При эксплуатации ЛС-55 в шахтах опасных по газу и пыли, устанавливается электрооборудование в взрывобезопасном исполнении по ГОСТ 22782.0, в неопасных условиях – в рудничном по ГОСТ 24754.

Технические характеристики

Основными техническими характеристиками лебедок ЛС-55 являются тяговое усилие и мощность, все параметры взяты из паспорта производителя. Согласно технического задания заказчика лебедки могут изготавливаются в климатическом исполнении У и Т, в соответствии с ГОСТ 15150 и ГОСТ 15151.

Скреперная лебедка 55ЛС Тяговое усилие, кгс Канатоемкость барабана, м Диаметр каната, мм Средняя скорость каната, м/с Номинальная мощность, кВт Габариты, мм Масса, кг
рабочего хода холостого хода без каната с магнитным пускателем,
55ЛС-2СМА 4500 100 20 1,46 2 55 2320×995×924 2260 2310
55ЛС-2ПМА 1990×1380×895 2220 2270
55ЛС-3СМА 2865×1205×925 2960 3110
  • Перейти к техническим характеристикам других моделей скреперных лебедок ЛС:
  • 10ЛС
  • 17ЛС
  • 30ЛС
  • 110ЛС

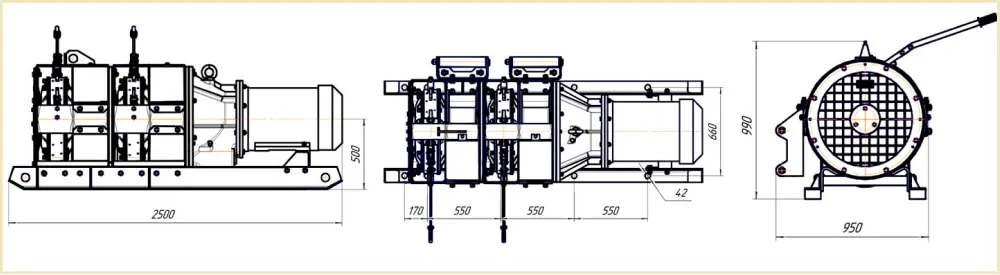

Чертеж и габаритные размеры

лебедка 55 лс габаритные размеры чертеж

Устройство

Кинематическая схема лебедки 55 ЛС чертежВ зависимости от устройства лебедки скреперные 55ЛС могут иметь два или три барабана. Расположение барабанов и двигателя может быть соосным или параллельным. Соосные 55ЛС2СМА и 55ЛС3СМА предназначены для скреперования в широких нишах, 55ЛС2ПМА с параллельным расположением механизма – в узких выработках. Для привода ЛС-55 используют асинхронные моторы с планетарными редукторами. Блоки рабочего и холостого барабана имеют идентичные размеры и конструкцию, отличие в передаточном числе редуктора.

На кинематической схеме изображены рабочие элементы привода шахтной лебедки 55ЛС:

  • 1 – приводной редуктор;
  • 2 – центральный вал;
  • 3, 9 – солнечные шестерни;
  • 4, 10 – сателлиты;
  • 7, 12 – водила;
  • 5, 11 – венцы;
  • 6 – тормозное устройство;
  • 8, 13 – барабаны.

Тип конструкции указывается в маркировке подземной лебедки 55ЛС, условные обозначения классификации приведены ниже:

  • 55ЛС-2СМА – двухбарабанная с соосным расположением двигателя и барабанов;
  • 55ЛС-2ПМА – двухбарабанная с параллельным расположением двигателя и барабанов;
  • 55ЛС-3СМА – трехбарабанная с соосным расположением двигателя и барабанов.

Где купить лебедку 55ЛС в Украине?

У Систем Качества вы можете купить скреперные лебедки 55ЛС-2СМА, 55ЛС-2ПМА, 55ЛС-3СМА с взрывозащищенным, рудничным или общепромышленным исполнением электрооборудованием. Все оборудование и механизмы соответствуют ГОСТ, проходят испытания и проверку ОТК.

В комплектацию поставки входит:

  1. Лебедка 55ЛС;
  2. Паспорт совмещенный с инструкцией по эксплуатации;
  3. Запасные фрикционные накладки, блоки, ковши – по предварительной договоренности.

Цена лебедок 55ЛС-2ПМА, 55ЛС-3СМА, 55ЛС-2СМА зависит от исполнения электрооборудования и производителя электродвигателя. Шахтные лебедки ЛС-55 могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены скреперной лебедки 55ЛС – отправляйте техническое задание на электронную почту или свяжитесь с менеджером по телефону.
