Редуктор ЦТНД-315

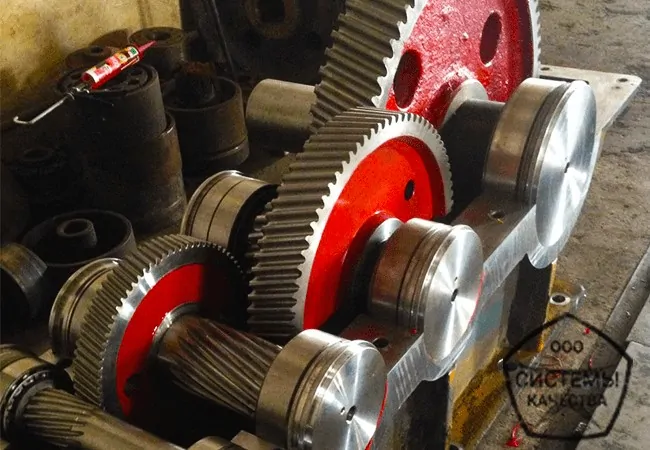

  • Цилиндрический редуктор ЦТНД-315
  • редуктор ЦТНД-315 - трехступенчатый горизонтальный

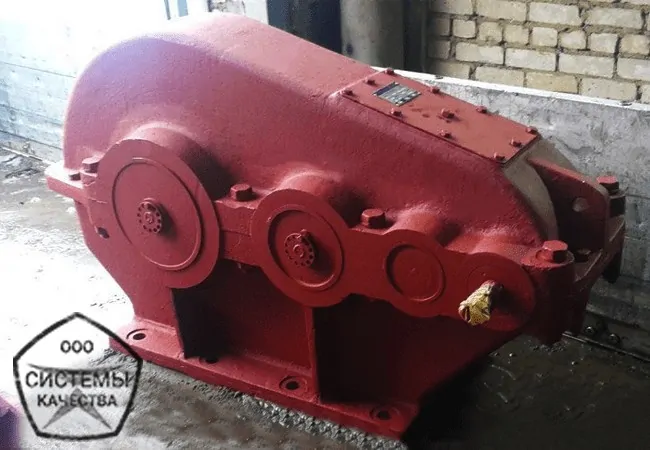

  • редуктор ЦТНД-315 - трехступенчатый с зацеплением Новикова

Цилиндрический редуктор ЦТНД-315 – общепромышленный трехступенчатый редуктор, используется при повторно-кратковременных режимах и постоянных режимах работы. Для передачи вращения используется зацепление Новикова. Основная сфера применения это угледобывающая промышленность, транспортеры, оборудование для элеваторов. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦТНД-315 с передаточными числами 63; 80; 100; 125; 160. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦТНД-315, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ЦТНД-31563;80;100;125;1602400083004850,96

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ЦТНД-315 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторах ЦТНД-315. Правильный объем смазочных материалов, является основополагающим фактором продолжительности и безотказной работы редукционного механизма. Запуск без масла запрещен!

РедукторОбъем заливаемого масла
ЦТНД-31525

Размеры и чертеж редуктора ЦТНД-315

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦТНД-315.

Размеры и чертеж редуктора ЦТНД-315

AwtAwcHH1LL1L2L3L4AA1Bdп
3156406403351110680130243365560280350266

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной или выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Входной5832k61035
Выходной165110m628116

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной805832M20*1,5617,5
Выходной210165120M90*4,02861,9

Варианты сборки редуктора ЦТНД-315

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦТНД-315 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ЦТНД-315 100 12 У3

Все варианты сборки ЦТНД-315 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦТНД 315 приходится 20 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
63ЦТНД-315-63-12ЦТНД-315-63-11ЦТНД-315-63-22ЦТНД-315-63-21
80ЦТНД-315-80-12ЦТНД-315-80-11ЦТНД-315-80-22ЦТНД-315-80-21
100ЦТНД-315-100-12ЦТНД-315-100-11ЦТНД-315-100-22ЦТНД-315-100-21
125ЦТНД-315-125-12ЦТНД-315-125-11ЦТНД-315-125-22ЦТНД-315-125-21
160ЦТНД-315-160-12ЦТНД-315-160-11ЦТНД-315-160-22ЦТНД-315-160-21

Цена

Цена редуктора ЦТНД-315 по Украине варьируется в зависимости от новизны и качества. Надежный ЦТНД-315 с заводской подготовкой и рабочей гарантией может достигать по цене 50000 грн. Цена бу – 30000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦТНД-315 цену Вам подскажут наши специалисты.

Редуктор ЦТНД-315 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦТНД-315 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦТНД-315 с передаточными числами 160; 125; 100; 80; 63; заказывайте специалистам «Систем Качества»
