Редуктор ЦТНД-500

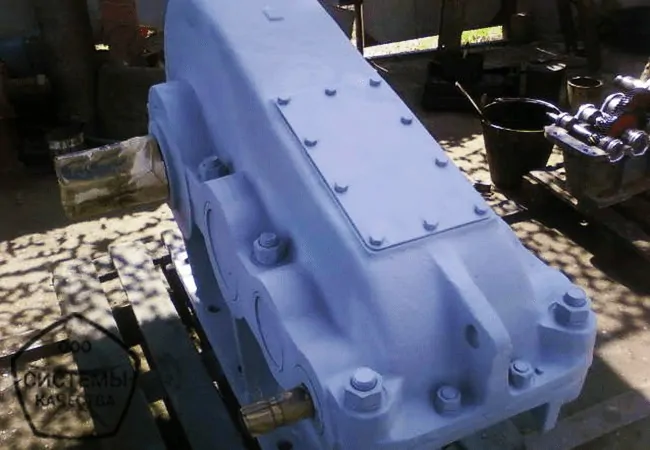

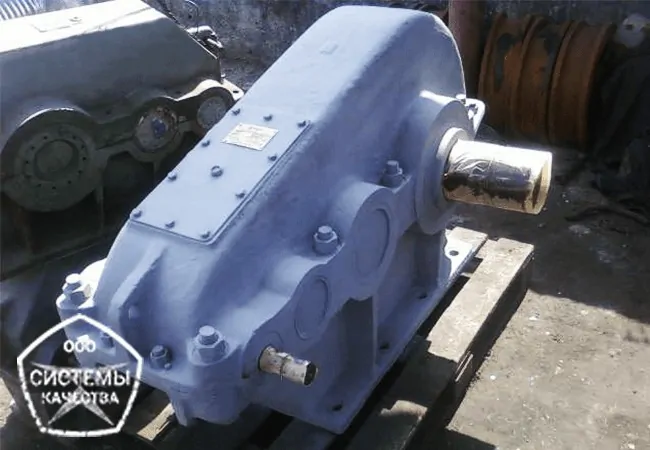

Цилиндрический редуктор ЦТНД-500 – общепромышленный трехступенчатый редуктор, используется при повторно-кратковременных режимах и постоянных режимах работы. Для передачи вращения используется зацепление Новикова. Основная сфера применения это угледобывающая промышленность, транспортеры, оборудование для элеваторов. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦТНД-500 с передаточными числами 63; 80; 100; 125; 160. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦТНД-500, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктора Номинальное передаточное число Номинальная радиальная нагрузка на тихоходном валу, Н Номинальный крутящий момент на тихоходном валу, Нм Вес, кг КПД
ЦТНД-500 63;80;100;125;160 42200 28500 1448 0,96

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ЦТНД-500 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторах ЦТНД-500. Правильный объем смазочных материалов, является основополагающим фактором продолжительности и безотказной работы редукционного механизма. Запуск без масла запрещен!

Модель Объем заливаемого масла
ЦТНД-500 75

Размеры и чертеж редуктора ЦТНД-500

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦТНД-500.

Awt Awc H H1 L L1 L2 L3 L4 A A1 B d п
500 1015 985 500 1720 1080 215 340 517 915 400 490 33 8

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной или выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Вал l d b t
Входной 82 50k6 14 53,5
Выходной 240 160m6 40 169

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал l l1 d d1 b t
Входной 110 82 55 M36*3,0 14 29
Выходной 300 240 180 М140*4,0 40 93

Варианты сборки редуктора ЦТНД-500

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦТНД-500 с вариантом сборки 12, 21, 22, 11.

Схема вариантов сборки редуктора

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровки маркировки ЦТНД-500

Все варианты сборки ЦТНД-500 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦТНД-500 приходится 20 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 12 11 22 21
63 ЦТНД-500-63-12 ЦТНД-500-63-11 ЦТНД-500-63-22 ЦТНД-500-63-21
80 ЦТНД-500-80-12 ЦТНД-500-80-11 ЦТНД-500-80-22 ЦТНД-500-80-21
100 ЦТНД-500-100-12 ЦТНД-500-100-11 ЦТНД-500-100-22 ЦТНД-500-100-21
125 ЦТНД-500-125-12 ЦТНД-500-125-11 ЦТНД-500-125-22 ЦТНД-500-125-21
160 ЦТНД-500-160-12 ЦТНД-500-160-11 ЦТНД-500-160-22 ЦТНД-500-160-21

Цена

Цена редуктора ЦТНД-500 по Украине варьируется в зависимости от новизны и качества. Надежный ЦТНД-500 с заводской подготовкой и рабочей гарантией может достигать по цене 100000 грн. Цена бу – 50000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦТНД-500 цену Вам подскажут наши специалисты.

Предупреждение при покупке редуторовРедуктор ЦТНД-500 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦТНД-500 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦТНД-500 с передаточными числами 160; 125; 100; 80; 63; заказывайте специалистам «Систем Качества»

Редуктор ЦТНД-500 обновлено: 9 июня, 2020 автором: АИР Украины
