Редуктор ЦТНД-400

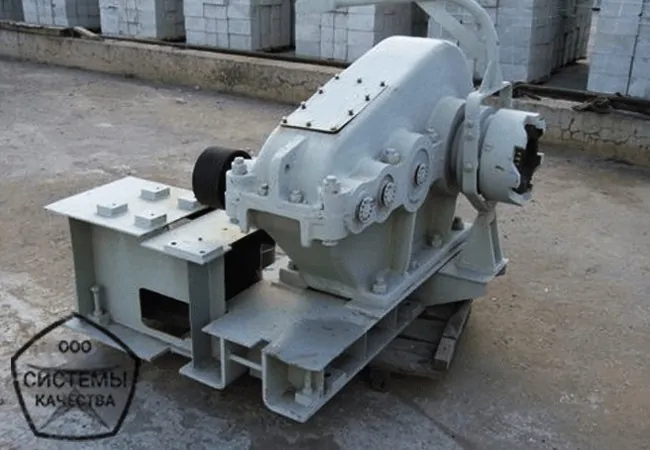

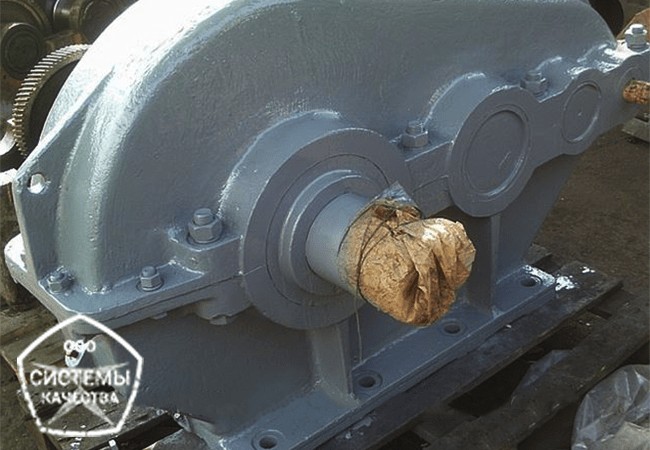

Цилиндрический редуктор ЦТНД-400 – общепромышленный трехступенчатый редуктор, используется при повторно-кратковременных режимах и постоянных режимах работы. Для передачи вращения используется зацепление Новикова. Основная сфера применения это угледобывающая промышленность, транспортеры, оборудование для элеваторов. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦТНД-400 с передаточными числами 63; 80; 100; 125; 160. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦТНД-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ЦТНД-40063;80;100;125;16032600170009110,96

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ЦТНД-400 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторах ЦТНД-400. Правильный объем смазочных материалов, является основополагающим фактором продолжительности и безотказной работы редукционного механизма. Запуск без масла запрещен!

МодельОбъем заливаемого масла
ЦТНД-40040

Размеры и чертеж редуктора ЦТНД-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦТНД-400.

AwtAwcHH1LL1L2L3L4AA1Bdп
4008108204251385860170307455720340430338

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной или выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Входной8240k61243
Выходной200140m636148

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Валll1dd1bt
Входной1108240M24*2,01021
Выходной300240160М125*4,03682

Варианты сборки редуктора ЦТНД-400

Варианты сборки  – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦТНД-400 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ЦТНД-400 100 12 у3

Все варианты сборки ЦТНД-400 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦТНД-400 приходится 20 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
63ЦТНД-400-63-12ЦТНД-400-63-11ЦТНД-400-63-22ЦТНД-400-63-21
80ЦТНД-400-80-12ЦТНД-400-80-11ЦТНД-400-80-22ЦТНД-400-80-21
100ЦТНД-400-100-12ЦТНД-400-100-11ЦТНД-400-100-22ЦТНД-400-100-21
125ЦТНД-400-125-12ЦТНД-400-125-11ЦТНД-400-125-22ЦТНД-400-125-21
160ЦТНД-400-160-12ЦТНД-400-160-11ЦТНД-400-160-22ЦТНД-400-160-21

Цена

Цена редуктора ЦТНД-400 по Украине варьируется в зависимости от новизны и качества. Надежный ЦТНД-400 с заводской подготовкой и рабочей гарантией может достигать по цене 70000 грн. Цена бу – 40000. Но с ними осторожней.

Кроме того, на цену редуктора влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦТНД-400 цену Вам подскажут наши специалисты.

Редуктор ЦТНД-400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦТНД-400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦТНД-400 с передаточными числами 160; 125; 100; 80; 63; заказывайте специалистам «Систем Качества»

Редуктор ЦТНД-400 обновлено: 9 июня, 2020 автором: АИР Украины
