Лебедка ТЭЛ-3,5

Электрическая тяговая лебедка ТЭЛ-3,5 фото

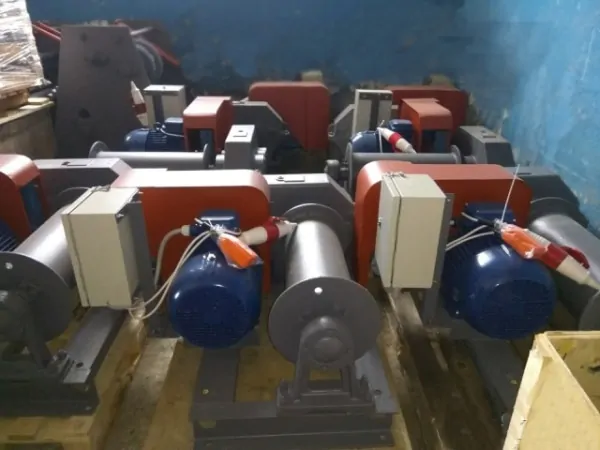

  • Лебедка ТЭЛ-3.5 строительная электрическая

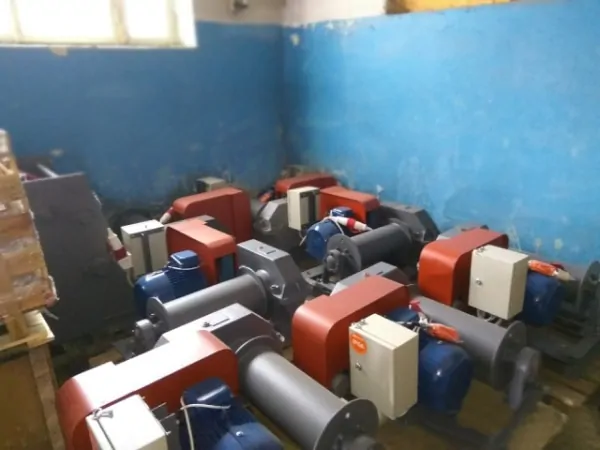

  • тяговая лебедка ТЭЛ-3.5
  • ТЭЛ-3,5 - лебедка производства Украина
Лебедка ТЭЛ-3,5 – это электрическая тяговая лебедка с максимальным тяговым усилием 3500 кгс (3,5 тонны). Применяется для перемещения или удержания груза при выполнении монтажных, демонтажных, ремонтных или строительных работ. Может использоваться как самостоятельная тяговая установка и для комплектации сложных подъемных, тяговых машин и механизмов. Предназначена для эксплуатации в легком режиме работы с продолжительностью включения ПВ=25, рабочее положение – горизонтальное на заранее подготовленной площадке. В Украине изготавливается согласно ТУ 24 09 805-04, напряжение питания 380 В.

Технические характеристики

В таблице указаны технические характеристики электрической лебедки ТЭЛ-3,5 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Тяговая лебедка Технические характеристики
Тяговое усилие, кгс Скорость навивки, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Мощность, квт Тормоз Габариты Вес, кг
ТЭЛ-3,5 3500 0,32 250 16,5 1Ц3У-200 11 ТКГ-200 1400x1290x955 1220

Требования к эксплуатации

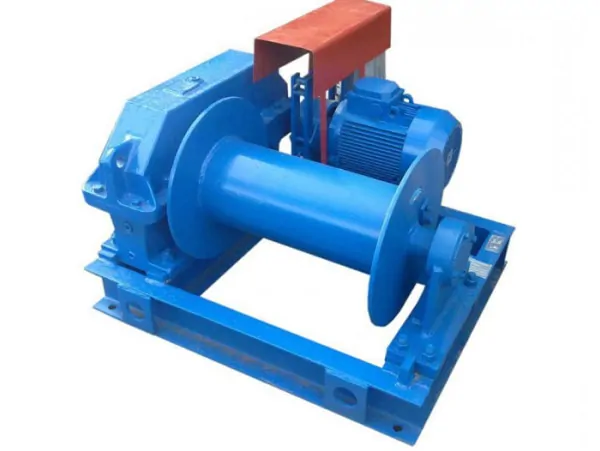

Лебедка типа ТЭЛ-3,5 с редуктором ц3уЛебедка ТЭЛ 3.5 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 40°С до + 40°С;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Концентрация пыли – до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность – не более 85%;
  • Режим работы – легкий.

Устройство

Тяговая электрическая лебедка ТЭЛ-3,5 состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабану прижимными планками.

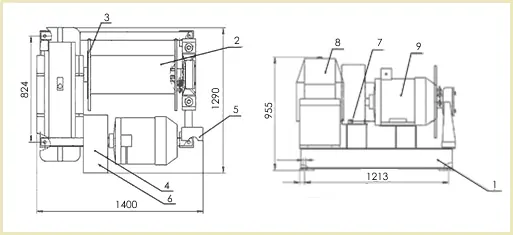

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ТЭЛ-3.5:

Габаритные размеры лебедки ТЭЛ-3,5 чертеж

  1. Сварная рама;
  2. Барабан для намотки троса;
  3. Фланец;
  4. Муфта втулочно-пальцевая с тормозным шкивом.
  5. Пусковая электроаппаратура;
  6. Защитный кожух;
  7. Колодочный тормоз ТКГ-200;
  8. Редуктор цилиндрический Ц3У-200;
  9. Электродвигатель АИР160S6 11 кВт 1000 об/мин.

Где купить тяговую электрическую лебедку ТЭЛ-3.5 в Украине?

У Систем Качества вы можете купить лебедку ТЭЛ-3,5 в стандартной комплектации или согласно вашему техническому заданию. Лебедка ТЭЛ3,5 может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ТЭЛ-3.5 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ТЭЛ-3.5 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической тяговой лебедки ТЭЛ-3,5 – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
