Лебедка ТЛ-7А

Электрическая тяговая лебедка ТЛ-7 А фото
  • Лебедка ТЛ-7А-1 двухскоростная
  • тяговая лебедка ТЛ-7А-2
  • ТЛ-7А - лебедка производства Украина
Лебедка ТЛ-7А – это электрическая тяговая лебедка для перемещения или удержания груза при выполнении монтажных, демонтажных, ремонтных или строительных работ. Производиться в двух модификациях: двухскоростная лебедка ТЛ-7А-1 с тяговым усилием 5000 кгс, ТЛ-7А-2 (ТЛ-7А.II) – 5800 кгс. Может использоваться как самостоятельная тяговая установка и для комплектации сложных подъемных, тяговых машин и механизмов. Предназначена для эксплуатации в легком режиме работы с продолжительностью включения ПВ=25, рабочее положение – горизонтальное на заранее подготовленной площадке. В Украине изготавливается согласно ТУ 24 09 805-04, напряжение питания 380 В.

Технические характеристики

В таблице указаны технические характеристики лебедки ТЛ-7 А согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Тяговая лебедка Технические характеристики
Тяговое усилие, кгс Скорость навивки, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Мощность, квт Тормоз Габариты Вес, кг
средняя пониженная
ТЛ-7А-1 5000 0,31 0,14 250 22,5 Ц2У-400 15 ТКГ-300 1780x1815x1185 1950
ТЛ-7А-2 5800 0,32 – 250 22,5 – 22 ТКГ-300 1763x1617x1041 2000

Требования к эксплуатации

Лебедка типа ТЛ-7 с канатомЛебедка ТЛ 7А рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 40°С до + 40°С;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Концентрация пыли – до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность – не более 85%;
  • Режим работы – легкий.

Устройство

Тяговая электрическая лебедка ТЛ-7 состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабану прижимными планками. В Лебедке ТЛ-7А-1 устанавливается крановый двигатель, в ТЛ-7А-2 – общепромышленный, взрывозащищенный, одно или двухскоростной.

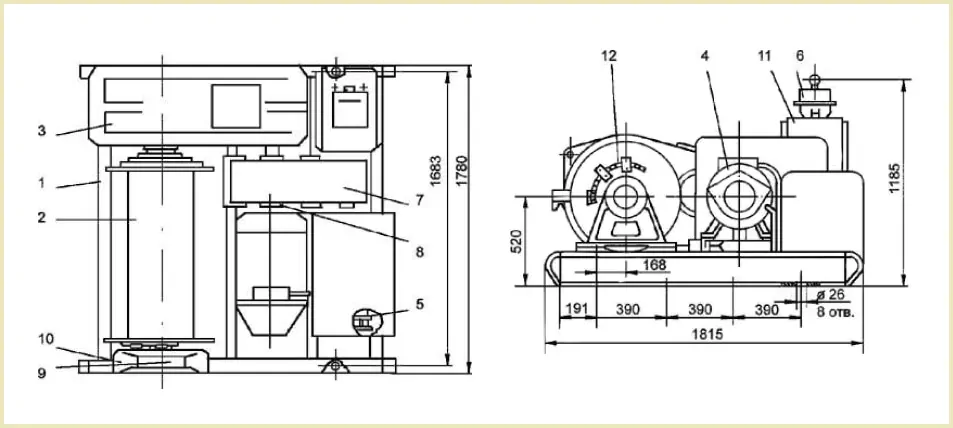

Чертеж и габаритные размеры лебедки ТЛ-7А-1

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ТЛ-7А-1

Габаритные размеры лебедки ТЛ-7А-1 чертеж

  1. Сварная рама;
  2. Барабан для намотки троса;
  3. Цилиндрический двухступенчатый редуктор Ц2У-400Н;
  4. Крановый электродвигатель MTKF-411-8;
  5. Блок резисторов;
  6. Командокороллер кулачковый;
  7. Электрогидравлический колодочный тормоз ТКГ-300;
  8. Муфта втулочно-пальцевая с тормозным шкивом.
  9. Опорный подшипника
  10. Подшипниковая опора;
  11. Пусковой шкаф электроаппаратуры;
  12. Трос (канат).

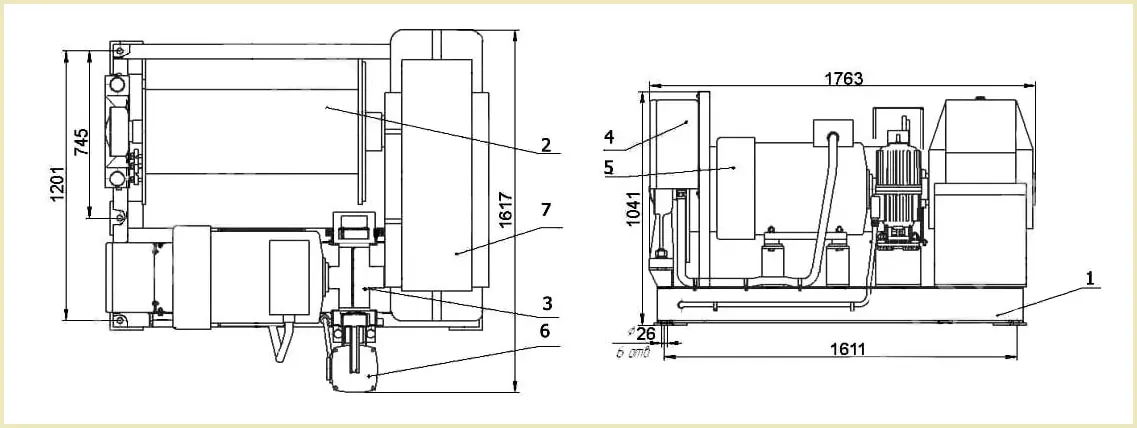

Чертеж и габаритные размеры лебедки ТЛ-7А-2

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ТЛ-7А-2:

Габаритные размеры лебедки ТЛ-7А-2 чертеж

  1. Рама;
  2. Канатный барабан;
  3. Соединительная муфта;
  4. Пусковая аппаратура;
  5. Электродвигатель;
  6. Тормоз;
  7. Редуктор.

Где купить тяговую электрическую лебедку ТЛ-7 А в Украине?

У Систем Качества вы можете купить лебедку ТЛ-7А-1, ТЛ-7А-2 в стандартной комплектации или согласно вашему техническому заданию. Лебедка ТЛ-7 может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ТЛ-7А без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ТЛ-7 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической лебедки ТЛ-7А-2 или ТЛ-7А-1 – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
