Двухступенчатый редуктор Ч2-40

Редуктор червячный Ч2-40 – двухступенчатый редуктор с червячной передачей. В качестве 1 ступени используется универсальный редуктор 2Ч-30, 2 ступень — 2Ч-40. Могут маркироваться как: Ч2-40/30, Ч2-30/40. Данный тип редукторов применяется для привода оборудование где требуется низкая частота вращения, например, приводы клапанов.

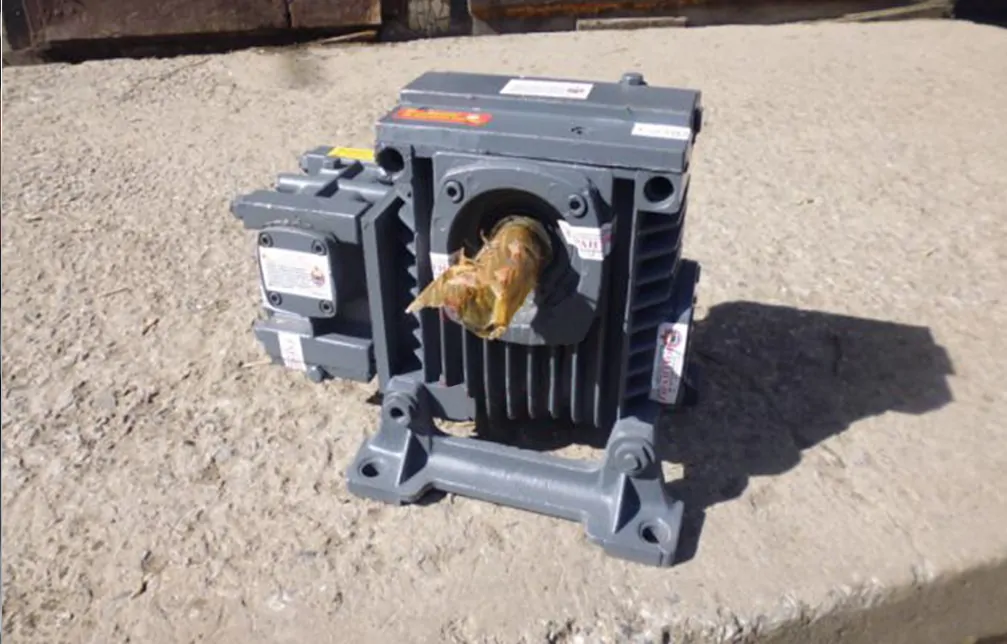

  • Червячный двухступенчатый редуктор Ч2-30/40 (Ч2-40/30)

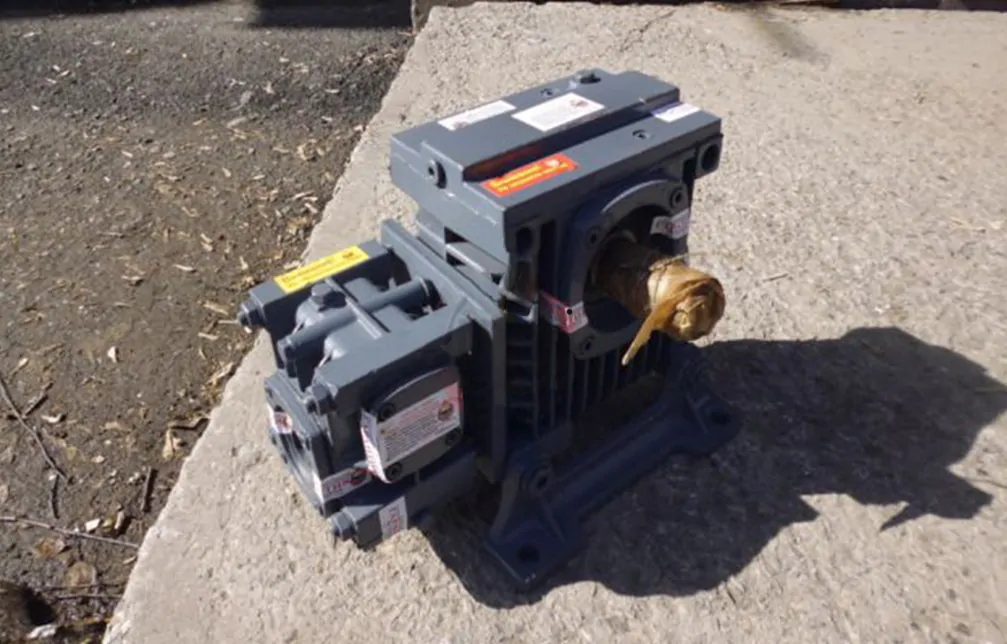

  • Ч2-30/40 (Ч2-40/30) - двухступенчатый редуктор с червячной передачей

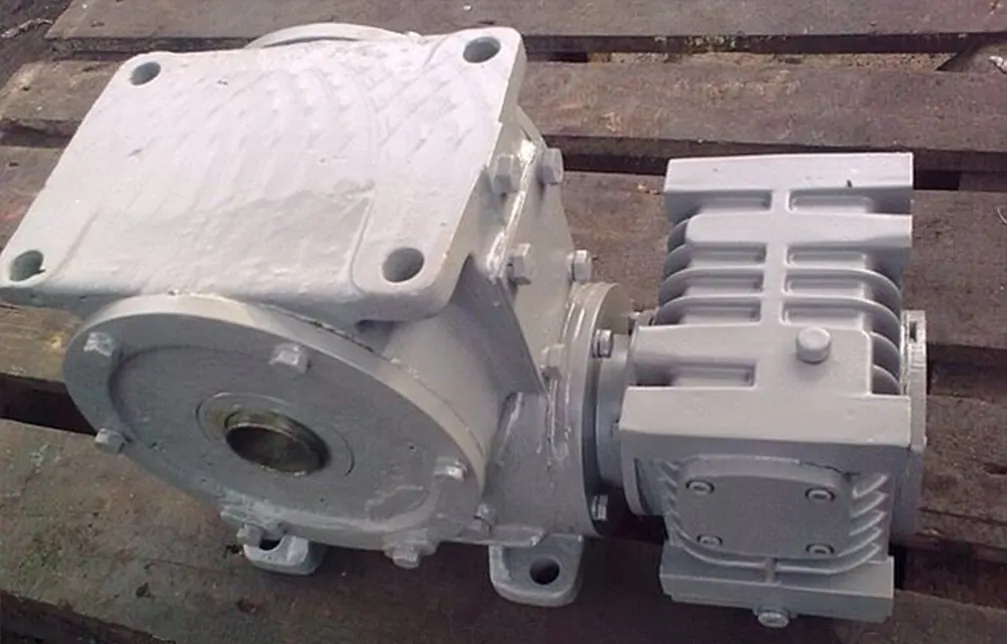

  • редуктор Ч2-40 - червячный общего назначения

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор Ч2-40 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400. Вал – конический, полый или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики двухступенчатого червячного редуктора Ч2-40, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее.

Передаточное число редуктора Ч2-40Номинальный крутящий момент, НмМощность двигателя, кВтКПД, %Радиальная нагрузка, НВес, кг
64350,18130030
80350,180
100350,179
128380,177
160380,0575
200380,0475
256380,0372
320380,0270
400380,0269
512400,0265
640400,0164
800400,0163
1000400,0159
1280400,0155
1600400,0154
2016400,0149
2560400,00547
3200360,00444
4000320,00343
5040280,00239
6400250,00237

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей Ч2-40:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Масло и подшипники

Двухступенчатые червячные редукторы Ч2-40 состоят из двух отдельных редукторных частей. Чтобы узнать количество заливаемого масла или маркировки устанавливаемых подшипников — перейдите по ссылке на каталог червячных редукторов и кликнув на интересующий вас редуктор.

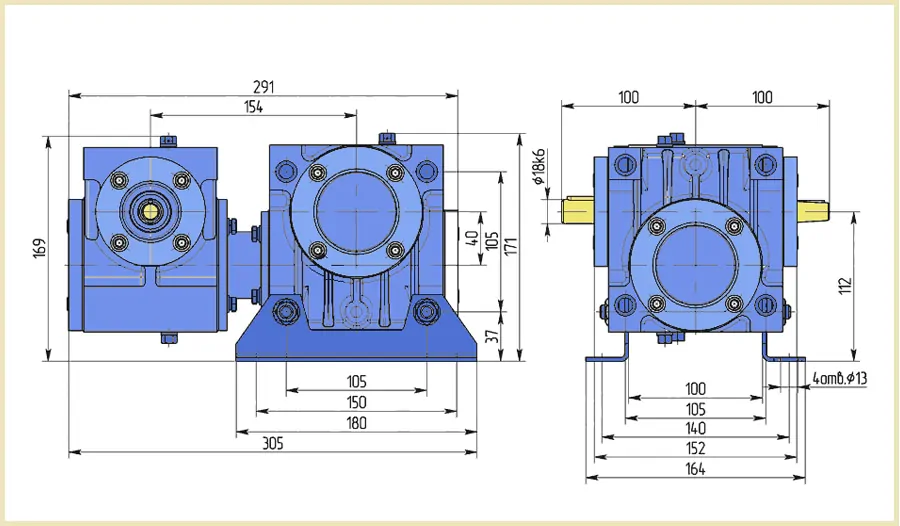

Чертежи габаритные размеры редуктора Ч2-40

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ч2-40.

Чертеж габаритных размеров редуктора Ч2-40

Тихоходный вал

Чертеж выходного вала редуктора Ч2-40
Валll1dd1bt
Выходной401518к6M5620,5

Быстроходный вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж входного вала редуктора Ч2-30/40
Редукторll1dd1bt
Ч2-40281516M538,5

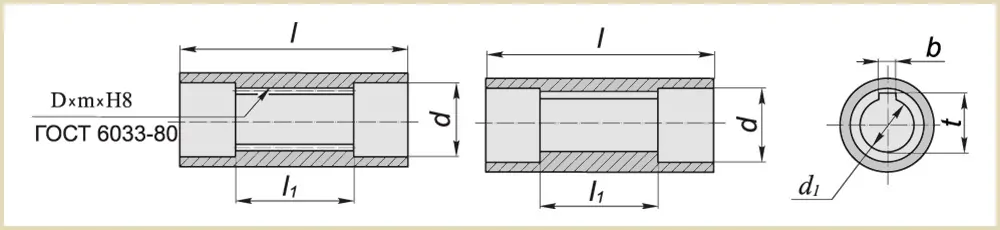

Полый шлицевой и шпоночный вал

Полый шлицевой и шпоночный вал редуктора Ч2-40 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж полого вала червячного редуктора Ч2-63/40

Валll1dd1btD*m*H8
Выходной112722318620,822*1,5*H8

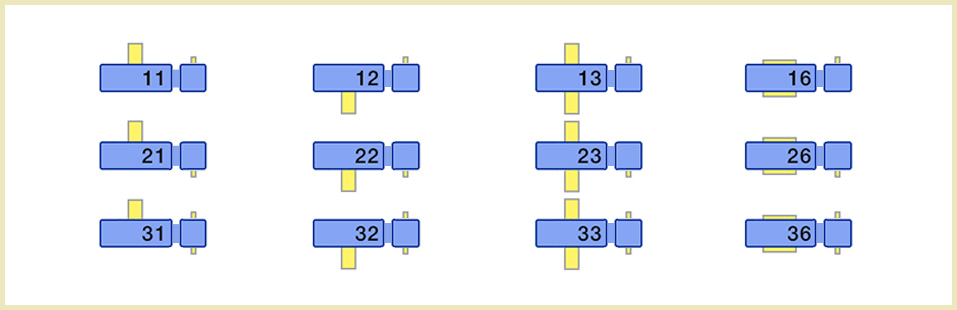

Варианты сборки

Вариант сборки редуктора Ч2-40/63 – это схема компоновки и расположения основных элементов редуктора. Ч2-40 изготавливаются с вариантами сборки 11,12,13,16, 21, 22, 23, 26, 31, 32, 33, 36. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки двухступенчатых червячных редукторов Ч2-40
Варианты расположения червячной пары – это расположения основных элементов редукторов относительно горизонтальной плоскости.

Схема вариантов расположения червячной пары редуктора

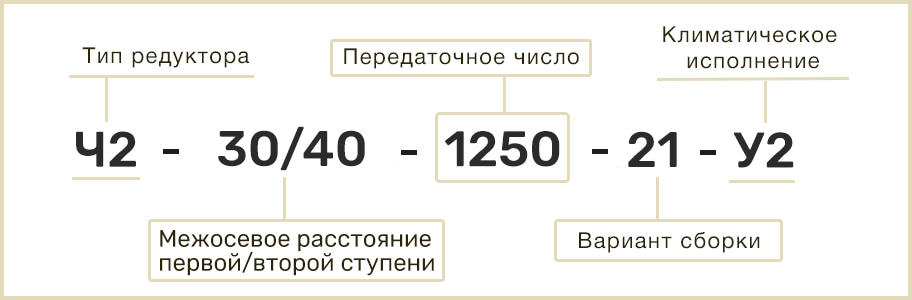

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки редуктора Ч2-40

Цена редуктора Ч2-40

Цена редуктора Ч2-40 по Украине варьируется в зависимости от новизны, качества и межосевого расстояния первой ступени . Надежный Ч2-40 с заводской подготовкой и рабочей гарантией может достигать по цене 9000 грн. Цена бу – 5000 грн без НДС. Но с ними осторожней.

Редукторы Ч2-40/40, Ч2-40/80 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400 заказывайте специалистам «Систем Качества»
