Редуктор 1 к 40

Каталог редукторов с передаточным числом 40

В таблице указаны основные технические характеристики редукторов 1 к 40: крутящий момент на выходном валу, предельная частота вращения первичного вала, масса, КПД передачи.

Тип редуктора 1 к 40 Популярные модели Передаточное число Номинальный крутящий момент, Нм Максимальная частота вращения на входе, об/мин Вес, кг КПД, %
Червячный 2Ч-40 40 36 1500 9 72
2Ч-63 130 16
2Ч-80 260 25
Ч-100 500 48
Ч-125 850 82
Ч-160 1800 155
Цилиндрический 1Ц2У-100 40 500 1500 35 97
1Ц2У-125 850 53
1Ц2У-160 1250 95
1Ц2У-200 2500 170
1Ц2У-250 5000 320
РМ-250 350 85 98
РМ-350 700 145
РМ-400 1000 210
РЦД-250 505 87 94
РЦД-350 1200 175
РЦД-400 2300 287
ЦДН-25 39,2 1023/977/930 750/1000/1500 81 95
ЦДН-35 2376/2268/2160 150
ЦДН-40 3300/3150/3000 240

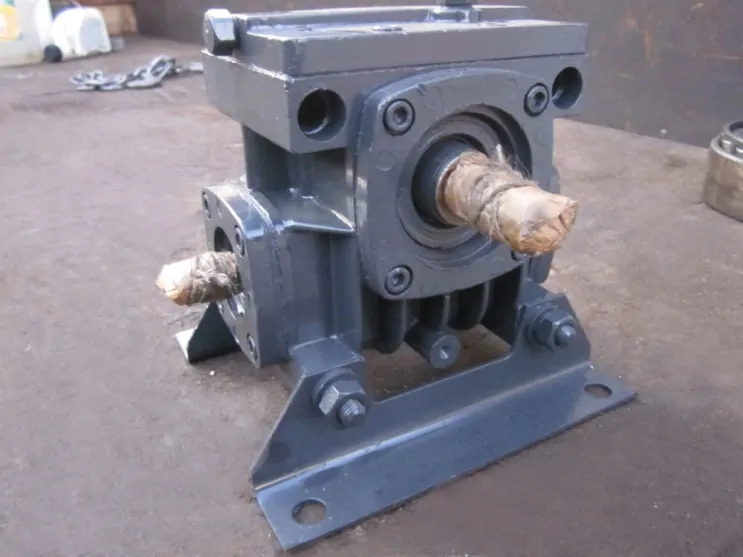

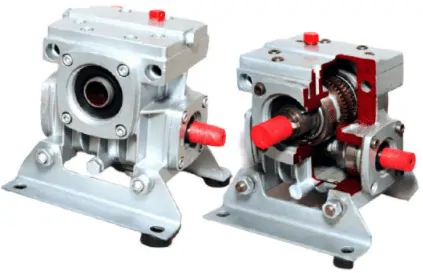

Червячные редукторы 1 к 40

Червячные редукторы 2Ч, Ч с передаточным числом 1 к 40. Используют угловую понижающую передачу. Крутящий момент 25-2000 Нм.

Преимущества одноступенчатых червячных редукторов 1 к 40:

  • Низкий уровень шума и вибрации;
  • Плавный ход и самоторможение;
  • Возможность монтажа в любом положении;
  • Низкая стоимость;
  • Компактные габариты.

Недостатки: более низкий, чем у цилиндрического КПД, как следствие – нагрев.

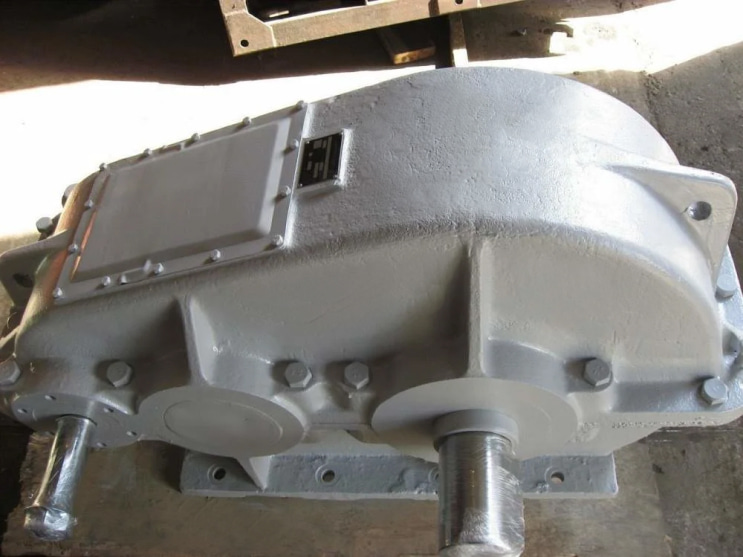

Шестеренчатые

Шестеренчатые (цилиндрические) редукторы с передаточным числом 1 к 40 — Ц2У, РМ, РЦД, РК, ЦТНД. Диапазон крутящего момента от 250 Нм до 100000 Нм.

Преимущества перед червячными редукторами шестеренных 40 к 1:

  • высокий КПД, низкий нагрев
  • долгий срок службы,
  • продолжительный режим работы,
  • устойчив к кратковременным перегрузкам
  • отсутствие самоторможения
  • высокая нагрузочная способность

Недостатки: крупней и тяжелей червячного, шумный.

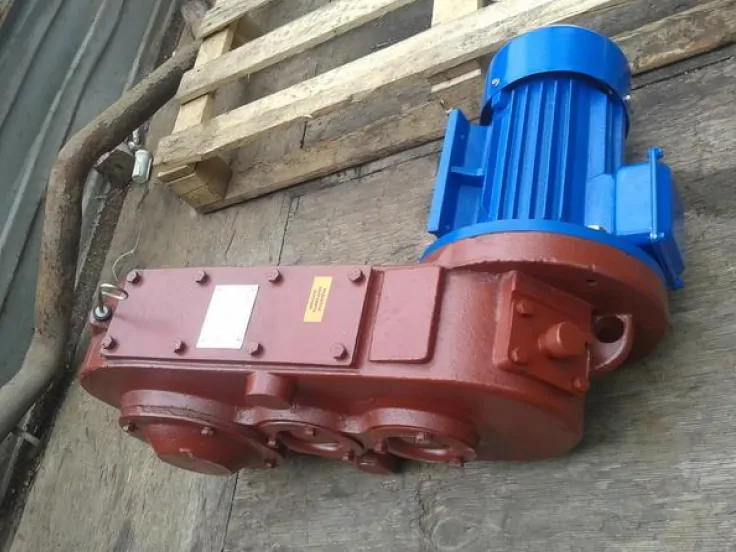

Вертикальные

Вертикальные разделяются на две группы по конструктивному типу передачи и способу монтажа:

  • с вертикально направленным вверх или вниз валом – например мотор-редукторы 3мп, мц2с в вертикальных исполнениях
  • с горизонтальным расположением передачи в корпусе, расположенными один под другим – крановые А-400, В-400, ВК, В, ВКУ

Конические

Конический редуктор с передаточным числом 1 к 40 – конически-цилиндрический угловой редуктор с преимуществами шестеренного, но угловой как червячный. Крутящий момент от 520 Нм до 200000 Нм. Недостатки:

  • Высокая цена
  • Низкий КПД
  • Сложность изготовления

Мотор-редуктор

У мотор-редуктора нет понятия передаточного, а только скорость вращения выходного вала. Необходимая скорость вращения достигается подбором электродвигателя и понижающим числом редукторной части.

Виды мотор-редукторов 1 к 40:

Преимущества: за счет моноблочной компоновки с фланцевым электродвигателем – уменьшенные габаритные размеры, небольшой вес, установка под углом к горизонту, либо вертикально.

Цены

Цены на новый редуктор с передаточным числом 1 к 40 стартуют с отметки 2490 грн для 2Ч-40. На цену влияет крутящий момент. Массивные зубчатые колеса, либо червяки повышают массу изделия и цену. При сходных усилиях на валу более низкая стоимость будет у редуктора 1 к 40 с более простой конструкцией.

Купить понижающий редуктор 1 к 40 в Украине

Перед покупкой понижающего редуктора с передаточным числом 1 к 40, переходите по ссылкам к конкретным моделям. Тщательно изучайте условия и противопоказания по эксплуатации, уделяйте внимание максимальному крутящему моменту на тихоходном валу, радиальной нагрузке. Консультанты «Систем Качества» помогут купить подходящий редуктор 1 до 40.
