Редуктор ЦТНД

Редуктор ЦТНД – горизонтальный широкий тройной

Каталог

Редуктор ЦТНД — горизонтальный цилиндрический трехступенчатый. Изготавливается в 3 типоразмерах, с диапазоном крутящего момента от 8300–28500 Нм. Предназначен для среднего и тяжелого машиностроения. В качестве зубчатой передачи – круговинтовое зацепление Новикова.

Технические характеристики

В этом разделе вы сможете найти справочную информацию и технические характеристики редуктора ЦТНД, сборочный чертеж. Эта информация будет необходима при ремонте, эксплуатации, изготовлении или заказе новых запчастей. Для просмотра характеристик других моделей, переходите по ссылке каталог цилиндрических редукторов.

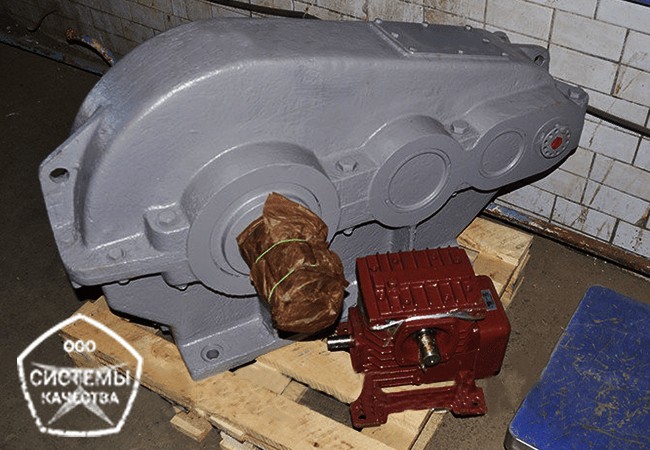

  • Редуктор ЦТНД - цилиндрический с зацеплением Новикова. Схема сборки 11

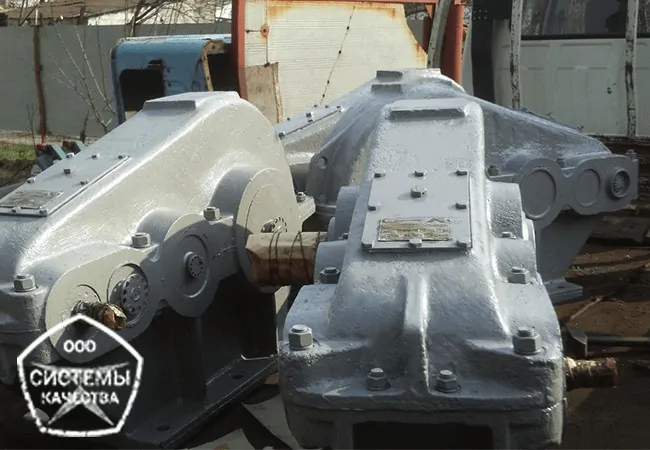

  • ЦТНД - редуктор промышленный трехступенчатый. схема сборки 21
  • Редуктор ЦТД с цилиндрическим валом

Сборочный чертеж

На данном сборочном чертеже изображены все детали входящие в комплектацию редуктора ЦТНД, а также их правильное расположение в корпусе. Эта информация пригодится при ремонте и проведении технического обслуживания.
Цилиндрический редуктор ЦТНД сборочный чертеж

Наименование Наименование Наименование
1 Вал-шестерня 5 Штифт 9 Регулировочный винт
2 Подшипник 6 Зубчатое колесо 10 Дистанционное кольцо
3 Болт 7 Регулировочная крышка 11 Тихоходный вал
4 Отжимной болт 8 Глухая крышка 12 Корпус

За долгие годы производства редуктор ЦТНД неоднократно модернизировался различными заводами Советского пространства. В связи с этим, вал-шестерни и зубчатые колеса, могут отличаться между собой и быть не взаимозаменяемыми. При заказе деталей без чертежей будьте осторожны, так как эта деталей может попросту вам не подойти.

Редуктор ЦТНД с передаточными числами 160; 125; 100; 80; 63; заказывайте специалистам «Систем Качества»
